Функции:
- Однократное сканирование для измерения как параметров профиля, так и шероховатости, таких как Ra и Pt.
- Шероховатость поверхности: параметры R, P, W и другие.
- Оценка профиля поверхности: может оценивать радиус, угол, расстояние, координаты, круг, круговой сечение, определять точки, каждую точку пересечения, координатные оси, прямую, вертикальную линию, круг и круговой сечение, а также анализировать прямолинейность, круглость контура.
- Измерение ошибки формы: измерение ошибки формы асферической поверхности, прямолинейности, ошибки формы кабеля.
- Поддержка автоматического режима CNC.
- Поддержка статистики и анализа SPC.
- Поддержка импорта CAD-файлов.
- Возможность экспорта данных теста в файлы Word, Excel, AutoCAD (по желанию).
- Вывод множества форматов отчетов, поддержка пользовательских отчетов или их настройки (по желанию).
- Возможность поиска и управления записями тестов по типу объекта, производителю, номеру изготовления, инспектору, организации, номеру оборудования, дате проверки или дате действия и т. д.
Технические характеристики:
0
Параметр | Значение |
---|---|

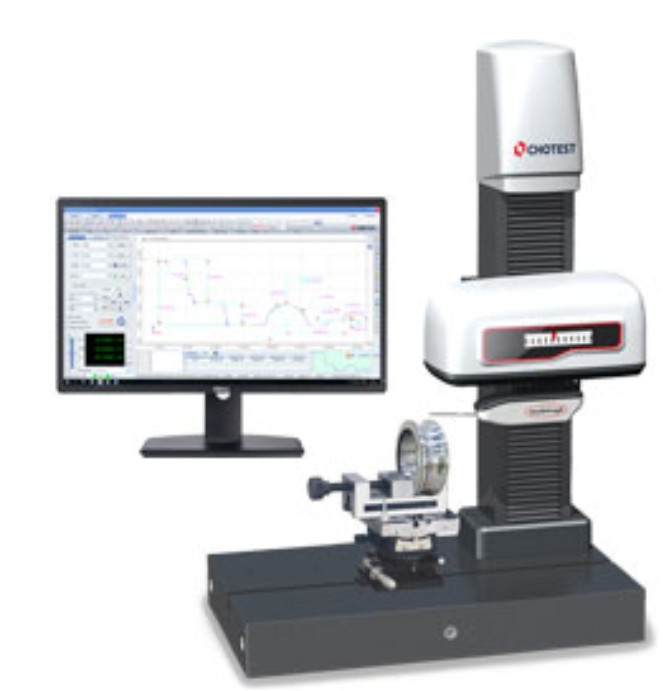

Модель | SJ5730-100 |
Измерение профиля | |
Диапазон измерений X | 0~100 мм |
Диапазон измерений Z | 0~300 мм |
Диапазон измерений Z1 | ±6 мм (Опционально: ±12 мм) |
Разрешение | 0.001 мкм |
Точность Z1 | ≤±(0.5 + 0.03 H) мкм (H — длина в мм) |
Точность Pt | Pt ≤ 0.2 мкм |
Точность стандартного шара | ≤±1 мкм (R ≤ 10 мм); ≤±(0.17 + R/12) мкм (10 < R ≤ 200 мм) |
Точность угла | ≤±1′ |
Скорость перемещения | |
Скорость по оси X | 0~20 мм/с |
Скорость по оси Z | 0~20 мм/с |
Скорость сканирования | 0.05~5 мм/с |
Прямолинейность по оси X | ≤0.2 мкм/100 мм |
Сила измерения | 0.5 мН, 0.75 мН, 1 мН, 2 мН, 3 мН (регулируемая) |
Измерение шероховатости | |
Диапазон измерений Ra | Ra 0.012 мкм ~ Ra 12.5 мкм |
Точность Ra | Ra 0.012 мкм ~ Ra 3.2 мкм: ≤±(3 нм + 2.0%A), A (Ra) мкм; Ra 3.201 мкм ~ Ra 12.5 мкм: ≤±(3 нм + 3.5%A), A (Ra) мкм |
Повторяемость (1δ) | 1δ ≤ 1 нм |
Остаточные ошибки измерения | Rq ≤ 3 нм |
Параметры шероховатости | |
Параметры R шероховатости | Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, Rmax, Rpm, tp, Htp, Pc, Rda, Ry, Sm, S, Rpc, RzJ |
Ключевые параметры шероховатости | Rk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo |
Параметры профиля | Pa, Pq, Pt, Pz, Pp, Pv, PSm, Psk, Pku, Pdq, Pdc, Pc, PPc, Pmr, Rad, PzJ, Pmax |
Волнистость профиля | Wa, Wq, Wt, Wz, Wp, Wv, WSm, Wsk, Wku, Wdq, Wdc, Wmr, Wpc, Wc |
Мотивы профиля | R, AR, W, AW, Rx, Wx, Wte |
Параметры измерения асферической поверхности | |
Микропараметры профиля | Pt, Pa, Fig |
Параметры наклона | Smx, Smn |
Параметры угла горизонтальной оси | Tilt |
Параметры расстояний между оптической осью и контуром | Xp, Xv, Xt |
Параметр средней квадратной шероховатости | RMS |
Параметры наклона | Slpe mx, Slpemx (x), Slperms |
Параметр ошибки радиуса вершины | Radius Err |
Фильтры | Фильтр Гаусса, фильтр 2RC, фильтр с нулевой фазой |
Длина выборки | 0.008, 0.08, 0.25, 0.8, 2.5, 8.0 или 25 мм (выбирается) |
Длина оценки | Автоматический расчет |
Размеры (Д×Ш×В) | 600 × 350 × 890 мм |
Вес | 110 кг |
Информация для заказа
- Цена: Цену уточняйте
