Автоматические видеоизмерительные машины
Цену уточняйте
- Под заказ
- Код: CHT
Отправка с 12 мая 2026

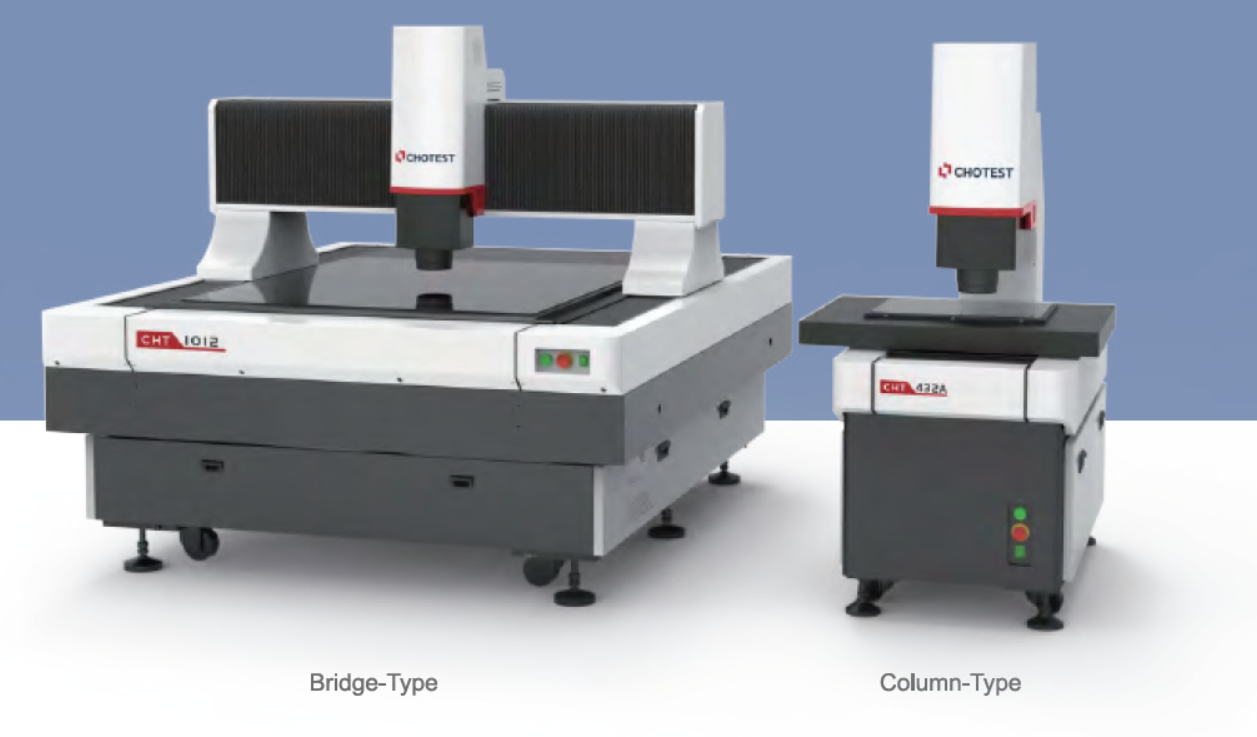

Автоматические видеоизмерительные машины серии CHT
Прецизионные, универсальные
Описание
Автоматические видеоизмерительные машины серии CHT предлагают широкий диапазон измерений и обладают мощной функциональностью. Эти машины способны выполнять точные измерения размеров поверхностей, контуров, углов, положений и геометрических допусков различных сложных деталей.
Они находят широкое применение в таких областях, как машиностроение, электроника, пресс-формы, литье под давлением, скобяные изделия, резина, низковольтные электроприборы, магнитные материалы, прецизионная штамповка, подключаемые устройства, разъемы, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, ножи, средства измерений и тестирования и многих других отраслях.
Автоматическое формирование отчетов
Автоматический вывод отчета SPC-анализа и поддержка удаленной привязки данных.
Функция измерения:
Инструмент для расширения возможностей измерительных инструментов.
- Сканирование выделенных точек: многосегментное выделение точек, выделение краевых точек окружности, выделение эллипсов, выделение рамки для контурных линий, точек фокусировки, ближайших точек и др.
Инструменты для создания аннотаций:
- Точка, линия, окружность (координаты центра, радиус, диаметр, дуга, центр, угол, расстояние, ширина линии, положение отверстия, апертура, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до боковых сторон, расстояние от верхней точки дуги до верхней точки дуги, расстояние от перекрестка до перекрестка и др.).
Строительство:
- Точка пересечения, центральная точка, крайняя точка, конечная точка, линия, соединяющая две точки, параллельная линия, перпендикулярная линия, касательная линия, биссектриса, осевые линии, слияние отрезков прямой, радиусная окружность, трехлинейная вписанная окружность, двухлинейная вписанная окружность и др.
GD4T (Оценка допусков геометрических характеристик):
- Прямолинейность, округлость, длина, положение, перпендикулярность, симметрия, оценка допусков на перпендикулярность, концентричность и другие формы и положения.
Координирование:
- Система координат инструмента: от точки к линии, от точки к точке, от линии к линии и другие системы координат заготовки.
- Система координат для регистрации изображений.
- Возможности перевода, поворота и ручной настройки системы координат.
Специальные инструменты:
- Rangla, шаг по горизонтали, шаг по окружности, экран, прорезь, сравнение контуров, пружина, уплотнительное кольцо и другие специальные инструменты для быстрого измерения.
Поддержка настройки партии:
- Учет допусков, классификация по шкале, пользовательское управление цветом.
|
Параметры |
CHT322A |
CHT432A |
|
Путешествовать (диапазон) |
||
|
X |
300 мм |
400 мм |
|
Y |
200 мм |
300 мм |
|
Z |
200 мм |
200 мм |
|
Тип конструкции |
Колонка |
Колонка |
|
Базовый материал |
Мрамор |
Мрамор |
|
Монитор |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
|
Датчик изображения |
Промышленная цветная камера высокой четкости (160 Вт) |
Промышленная цветная камера высокой четкости (160 Вт) |
|
Разрешение стеклянной шкалы |
0,5 мкм |
0,5 мкм |
|
Объектив |
6,5-кратный ручной объектив |
6,5-кратный ручной объектив |
|
Увеличение |
Оптический зум: 0,7-4,5X |
Оптический зум: 0,7-4,5X |
|
Увеличение изображения |
32-206X |
32-206X |
|
Подсветка заднего плана |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
|
Свет |
Кольцевая подсветка (5 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (5 колец и 8 сегментов, 256 уровней) |
|
Точность X/Y |
(2,5+L/200) мкм |
(2,5+L/200) мкм |
|
Точность X/YL |
(3,0+L/200) мкм |
(3,0+L/200) мкм |
|
Точность 2*2 |
(5,0+L/200) мкм |
(5,0+L/200) мкм |
|
Максимальная скорость XY |
500 мм/с |
500 мм/с |
|
Максимальная скорость Z |
100 мм/с |
100 мм/с |
|
Размер |
760×1220×1670 мм |
860×1350×1670 мм |
|
Вес |
600 кг |
650 кг |
|
Грузоподъемность |
25 кг |
25 кг |
|
Потребляемая мощность |
1500 Вт |
2000 Вт |
|
Опция датчика |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
|
Управление движением |
Система сервоуправления |
Система сервоуправления |
|
Программное обеспечение |
Проницательность |
Проницательность |
|
Ввод |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
|
Рабочая среда |
Температура 20°C±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
|
Примечание |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
|
Параметры |
CHT322U |
CHT432U |
|
Путешествовать (диапазон) |
||
|
X |
300 мм |
400 мм |
|
Y |
200 мм |
300 мм |
|
Z |
200 мм |
200 мм |
|
Тип конструкции |
Колонка |
Колонка |
|
Базовый материал |
Мрамор |
Мрамор |
|
Монитор |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
|
Датчик изображения |
Промышленная цветная камера высокой четкости (160 Вт) |
Промышленная цветная камера высокой четкости (160 Вт) |
|
Разрешение стеклянной шкалы |
0,1 мкм |
0,1 мкм |
|
Объектив |
Объектив с мотором 8,3X |
Объектив с мотором 8,3X |
|
Увеличение |
Оптический зум: 0,6-5,0X |
Оптический зум: 0,6-5,0X |
|
Увеличение изображения |
27-229X |
27-229X |
|
Подсветка заднего плана |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
|
Свет |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
|
Коаксиальная подсветка |
Да |
Да |
|
Точность X/Y |
(2,0+L/200) мкм |
(2,0+L/200) мкм |
|
Точность X/YL |
(3,0+L/200) мкм |
(3,0+L/200) мкм |
|
Точность 2*2 |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
|
Максимальная скорость XY |
500 мм/с |
500 мм/с |
|
Максимальная скорость Z |
100 мм/с |
100 мм/с |
|
Размер |
760×1220×1670 мм |
860×1350×1670 мм |
|
Вес |
600 кг |
650 кг |
|
Грузоподъемность |
25 кг |
25 кг |
|
Потребляемая мощность |
1500 Вт |
2000 Вт |
|
Опция датчика |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
|
Управление движением |
Система сервоуправления |
Система сервоуправления |
|
Программное обеспечение |
Проницательность |
Проницательность |
|
Ввод |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
|
Условия работы |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
|
Примечание |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
|
Параметры |
CHT452 |
CHT562 |
CHT682 |
|
Путешествовать (диапазон) |
|||
|
X |
400 мм |
500 мм |
600 мм |
|
Y |
500 мм |
600 мм |
800 мм |
|
Z |
200 мм |
200 мм |
200 мм |
|
Тип конструкции |
Мост |
Мост |
Мост |
|
Базовый материал |
Мрамор |
Мрамор |
Мрамор |
|
Монитор |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
|
Датчик изображения |
Промышленная цветная камера высокой четкости (160 Вт) |
Промышленная цветная камера высокой четкости (160 Вт) |
Промышленная цветная камера высокой четкости (160 Вт) |
|
Разрешение стеклянной шкалы |
0,1 мкм |
0,1 мкм |
0,1 мкм |
|
Объектив |
Объектив с мотором 8,3X |
Объектив с мотором 8,3X |
Объектив с мотором 8,3X |
|
Увеличение |
Оптический зум: 0,6-5,0X |
Оптический зум: 0,6-5,0X |
Оптический зум: 0,6-5,0X |
|
Увеличение изображения |
27-229X |
27-229X |
27-229X |
|
Подсветка заднего плана |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
|
Свет |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
|
Коаксиальный свет |
Да |
Да |
Да |
|
Точность X/Y |
(2,5+L/200) мкм |
(2,5+L/200) мкм |
(2,5+L/200) мкм |
|
Точность XLY |
(3,0+L/200) мкм |
(3,0+L/200) мкм |
(3,0+L/200) мкм |
|
Точность 2*2 |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
|
Максимальная скорость XY |
500 мм/с |
500 мм/с |
500 мм/с |
|
Максимальная скорость Z |
100 мм/с |
100 мм/с |
100 мм/с |
|
Размер |
950×1320×1700 мм |
1100×1600×1700 мм |
1200×2000×1700 мм |
|
Вес |
1400 кг |
1500 кг |
2000 кг |
|
Грузоподъемность |
25 кг |
25 кг |
25 кг |
|
Потребляемая мощность |
2000 Вт |
2500 Вт |
2500 Вт |
|
Опция датчика |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
|
Управление движением |
Система сервоуправления |
Система сервоуправления |
Система сервоуправления |
|
Программное обеспечение |
Проницательность |
Проницательность |
Проницательность |
|
Ввод |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
|
Условия работы |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
|
Примечание |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет +20 °C ± 1,0 °C, а нагрузка на стол составляет 5 кг или менее; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
|
Параметры |
CHT0810 |
CHT1012 |
CHT1215 |
|
Путешествовать (диапазон) |
|||
|
X |
800 мм |
1000 мм |
1200 мм |
|
Y |
1000 мм |
1200 мм |
1500 мм |
|
Z |
200 мм |
200 мм |
200 мм |
|
Тип конструкции |
Мост |
Мост |
Мост |
|
Базовый материал |
Мрамор |
Мрамор |
Мрамор |
|
Монитор |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
24-дюймовый ЖК-дисплей (1920×1080) |
|
Датчик изображения |
Промышленная цветная камера высокой четкости мощностью 160 Вт |
Промышленная цветная камера высокой четкости мощностью 160 Вт |
Промышленная цветная камера высокой четкости мощностью 160 Вт |
|
Разрешение стеклянной шкалы |
0,1 мкм |
0,1 мкм |
0,1 мкм |
|
Объектив |
Объектив с мотором 8,3X |
Объектив с мотором 8,3X |
Объектив с мотором 8,3X |
|
Увеличение |
Оптический зум: 0,6-5,0X |
Оптический зум: 0,6-5,0X |
Оптический зум: 0,6-5,0X |
|
Увеличение изображения |
27-229X |
27-229X |
27-229X |
|
Подсветка заднего плана |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
Подсветка телецентрической передачи |
|
Свет |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
Кольцевая подсветка (6 колец и 8 сегментов, 256 уровней) |
|
Коаксиальный свет |
Да |
Да |
Да |
|
Точность X/Y |
(3,0+L/200) мкм |
(3,5+L/200) мкм |
(4,0+L/200) мкм |
|
Точность XLY (ПРЯМОЙ) |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
|
Точность 2*2 |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
(4,5+L/200) мкм |
|
Максимальная скорость XY |
500 мм/с |
500 мм/с |
500 мм/с |
|
Максимальная скорость Z |
100 мм/с |
100 мм/с |
100 мм/с |
|
Размер |
1750×2220×1700 мм |
2150×2620×1700 мм |
2550×3220×1700 мм |
|
Вес |
2900 кг |
3600 кг |
4500 кг |
|
Грузоподъемность |
50 кг |
50 кг |
50 кг |
|
Потребляемая мощность |
2500 Вт |
2500 Вт |
2500 Вт |
|
Опция датчика |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
(1) Сенсорный датчик; (2) Лазерный датчик |
|
Управление движением |
Система сервоуправления |
Система сервоуправления |
Система сервоуправления |
|
Программное обеспечение |
Проницательность |
Проницательность |
Проницательность |
|
Ввод |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
200-240 В переменного тока, 50/60 Гц |
|
Условия работы |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
Температура 20°C ±2°C, влажность 20-80%, Вибрация <0,002 г, менее 15 Гц |
|
Примечание |
*1 В положении фокусировки температура окружающей среды составляет от +20 °C до +1,0 °C, а нагрузка на стол составляет не более 5 кг; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет от +20 °C до +1,0 °C, а нагрузка на стол составляет не более 5 кг; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
*1 В положении фокусировки температура окружающей среды составляет от +20 °C до +1,0 °C, а нагрузка на стол составляет не более 5 кг; L - диапазон перемещения стола в мм. *2 Это механическая точность, а фактическая точность зависит от поверхности объекта, на которую фокусируется объектив. |
- Цена: Цену уточняйте
