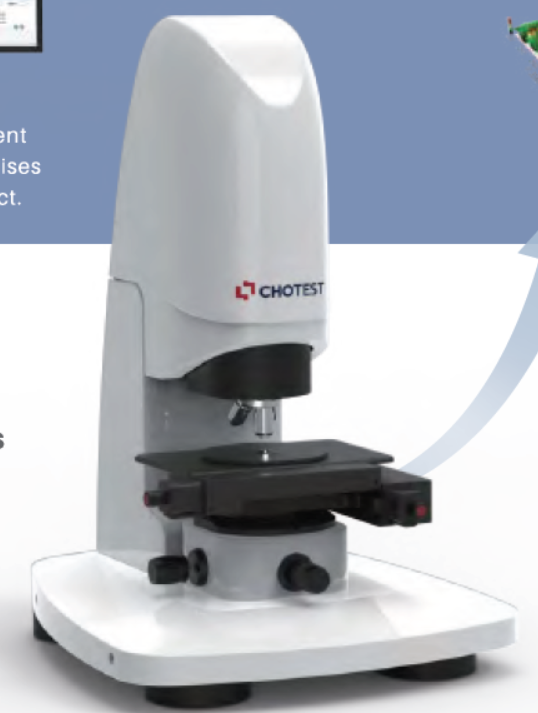

3D Оптический профилометр поверхности

Параметр

W1

w1-pro

W1-Ultra

w1-Lite

Источник света

Белый светодиод

Белый светодиод

Белый светодиод

Белый светодиод

Видеосистема

1024×1024

1024×1024

1024×1024

1024×1024

Объективная линза

Стандартный: 10X (опционально: 2,5X, 5X, 20X, 50X, 100X)

Стандартный: 0,5X

Стандартный: 0,5X

Опционально: 0,375X, 0,75X

Оптический зум

Дополнительно: 0,375X, 0,75X, 1X

Дополнительно: 0,375X, 0,75X, 1X

Дополнительно: 0,375X, 0,75X, 1X

Дополнительно: 0,375X, 0,75X, 1X

Стандартное поле зрения

0,98×0,98 мм

0,98×0,98 мм

0,98×0,98 мм

0,98×0,98 мм

Головка для объектива

Стандартная: Ручная головка с 3 отверстиями (опционально: моторизованная головка с 5 отверстиями)

Стандартная: Ручная головка с 3 отверстиями (опционально: моторизованная головка с 5 отверстиями)

Стандартная: Ручная головка с 3 отверстиями (опционально: моторизованная головка с 5 отверстиями)

Стандартная: Ручная головка с 3 отверстиями (опционально: моторизованная головка с 5 отверстиями)

Размер

320×200 мм

300×300 мм

320×200 мм

220×220 мм

Диапазон перемещения (XY)

140×100 мм

200×200 мм

140×100 мм

100×100 мм

Грузоподъемность

10 кг

10 кг

10 кг

10 кг

Способ управления

Механический

Моторизованный

Моторизованный

Моторизованный

Наклон

15"

13"

13"

15"

Диапазон перемещения по оси Z

100 мм

50 мм

100 мм

50 мм

Способ управления (ось Z)

Моторизованный

Моторизованный

Моторизованный

Моторизованный

Диапазон сканирования по оси Z

10 мм

10 мм

10 мм

10 мм

Повторяемость формы поверхности*2

0,1 нм

0,1 нм

0,1 нм

0,1 нм

Среднеквадратичная повторяемость шероховатости*3

0,005 нм

0,005 нм

0,005 нм

0,005 нм

Шаг измерения высоты

Точность: 0,3%; Повторяемость: 0,08% (1g)

Точность: 0,5%; Повторяемость: 0,1% (1c)

Точность: 0,5%; Повторяемость: 0,1% (1c)

Точность: 0,5%; Повторяемость: 0,1% (1c)

Сканирование Speed@0.1nm разрешение

1,85 мкм/с

1,85 мкм/с

8 мкм/с

1,85 мкм/с

Отражательная способность тестируемого объекта

0,05%-100%

0,05%-100%

0,05%-100%

0,05%-100%

Вес

<160 кг

50 кг

50 кг

<160 кг

Размер (Д×Ш×В)

700×606×920 мм

440×330×700 мм

320×200 мм

220×220 мм

Температура

15°C-30°C, изменение температуры <1°C/15 мин

15°C-30°C, изменение температуры <1°C/15 мин

15°C-30°C, изменение температуры <1°C/15 мин

15°C-30°C, изменение температуры <1°C/15 мин

Относительная влажность

5%-95%, без образования конденсата

5%-95%, без образования конденсата

5%-95%, без образования конденсата

5%-95%, без образования конденсата

Операционная среда

Вибрация VC-C или выше

Вибрация VC-C или выше

Вибрация VC-C или выше

Вибрация VC-C или выше

Программное обеспечение

VisionX

VisionX

VisionX

VisionX

Оценка уровня шума*5

30€4 нм

30€4 нм

30€4 нм

30€4 нм

Сжатый воздух

0,6 МПа без масла, без воды, шланг диаметром 6 мм

0,6 МПа без масла, без воды, шланг диаметром 6 мм

0,6 МПа без масла, без воды, шланг диаметром 6 мм

0,6 МПа без масла, без воды, шланг диаметром 6 мм

Источник питания

100-240 В переменного тока, 50/60 Гц, 4 А, 300 Вт

100-240 В переменного тока, 50/60 Гц, 4 А, 300 Вт

100-240 В переменного тока, 50/60 Гц, 4 А, 300 Вт

100-240 В переменного тока, 50/60 Гц, 4 А, 300 Вт

Другие требования

Отсутствие сильного магнитного поля, отсутствие агрессивных газов

Отсутствие сильного магнитного поля, отсутствие агрессивных газов

Отсутствие сильного магнитного поля, отсутствие агрессивных газов

Отсутствие сильного магнитного поля, отсутствие агрессивных газов
