Автоматический 3D оптический профилометр поверхности 5-Axis
Цену уточняйте
- Под заказ
- Код: SuperView W5
Отправка с 12 мая 2026
Описание

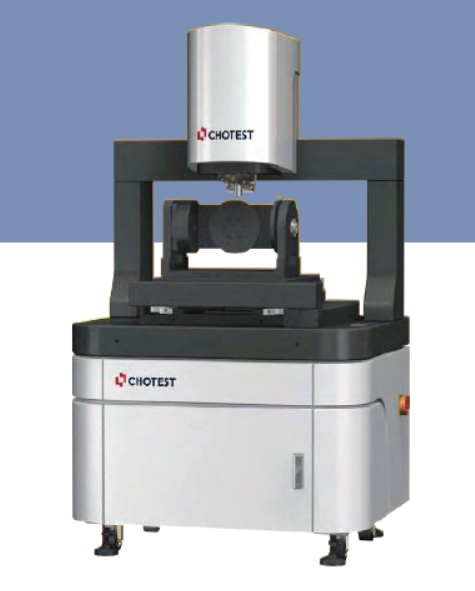

SuperView W5 предназначен для высокоточного измерения шероховатости поверхности и волнистости деталей сложной формы. Оснащённый 5-осевым предметным столом (оси X/Y/Z, наклон и вращение), он позволяет быстро определять местоположение по импортированной 3D-модели. После этого измерительная головка может автоматически сканировать заданную позицию, а программное обеспечение собирает тестовые данные, включая 2D/3D топографию, шероховатость, волнистость и другие параметры.
|
Параметры |
SuperView W5 |
|
Номер модели |
SuperView W5 |
|
Источник света |
Белый светодиод |
|
Видеосистема |
1024 × 1024 |
|
Объективная линза |
10×, 20× |
|
Поле зрения |
0,98 × 0,98 мм (10×) |
|
Размер |
400 × 400 мм |
|
Объект (XY) |
Стол |
|
Диапазон перемещения |
300 × 300 мм |
|
Грузоподъемность (XY) |
20 кг |
|
Способ управления (XY) |
Моторизованный |
|
Наклон |
±90° |
|
Вращение |
360° |
|
Поворотная ступень |
Грузоподъемность: 10 кг |
|
Метод управления (Z) |
Механический |
|
Диапазон перемещения (Z) |
100 мм |
|
Ось Z — Метод управления |
Механический |
|
Диапазон сканирования по оси Z |
10 мм |
|
Разрешение по оси Z |
0,1 нм |
|
Среднеквадратичная повторяемость шероховатости |
0,005 нм |
|
Высота шага — Измерение |
Точность: 0,5%, Повторяемость: 0,1% |
|
Рабочая температура |
0 - 40°C, колебания < 2°C/ч |
|
Рабочая относительная влажность |
<70% |
|
Измеряет кремниевую пластину толщиной |
0,2 нм в лабораторных условиях по стандарту ISO 25178 |
|
Измеряет стандартную высоту ступеней |
4,7 мкм в лабораторных условиях по стандарту ISO 5436-1:2000 |
| Основные | |
|---|---|
| Производитель | Axis |
