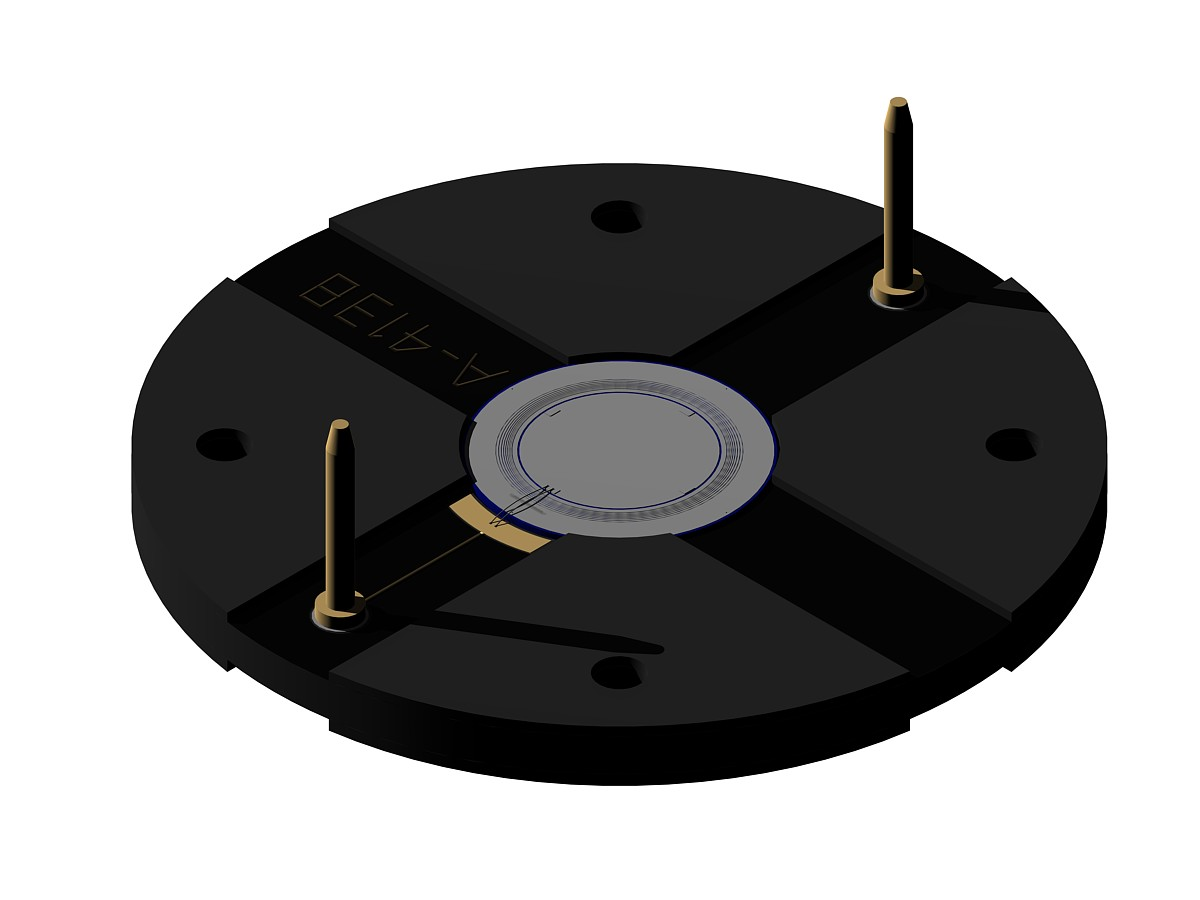

Детектор с одной зоной MSD007

Характеристика

Значение

Конструкция детектора

Полностью имплантированные ионные структуры с несколькими защитными кольцами

Диаметр активной зоны

7,00 мм

Внешние размеры чипа

11,00 мм

Варианты типа соединительного окна

2 / 7 / 9

Варианты металлических соединений

M / T

Омическое окно

-

Комплектация

Упаковка длиной 2 м, Черный FR4

Толщина

20 мкм, 30 мкм, 80 мкм, 300 мкм

Типичное полное истощение (FD)

<3 В (обычно 2 В), <5 В, <7 В, <60 В

Типичный суммарный ток утечки при FD

<2 нА (1 В типично)

Общий ток утечки (при FD +10 В)

<2 нА, <2 нА, <2 нА, <10 нА

Напряжение питания при 10 мкА

>50 В, >50 В, >50 В, >100 В

Типичное напряжение при напряжении 10 мА

<0,80 В

Емкость (FD)

40 пФ/см²

Полное альфа-разрешение соединения

<100 кэВ FWHM, <40 кэВ FWHM, <35 кэВ FWHM

Полное омическое альфа-разрешение

<100 кэВ FWHM, <45 кэВ FWHM
