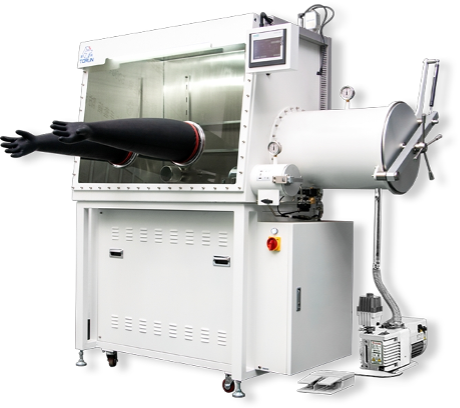

Большой перчаточный бокс с системой очистки газа и цифровым управлением 2GBS

Конфигурация и количество

Технические параметры

Примечание

1 Основная камера

L1220 x W760 x H900

Нержавеющая сталь 304 толщиной 3 мм

1 прозрачная смотровая панель

толщина: 8 мм

Наклонная панель из закаленного оконного стекла;

Под заказ можно из Поликарбоната

1 опора для ног

H= 900 мм

Углеродистая сталь, с роликами (с опорными ножками), удобный мобильный перчаточный бокс, точная настройка уровня

2 полки

Нержавеющая сталь SUS304

Регулируемые полки L x D = 800 x 200 мм

2 Порта для перчаток

Алюминиевый сплав

Размер:∅ 220 мм

2 Перчатки

Диаметр манжеты 8",

длина 800 мм,

толщина: 0,4 мм

Материал: бутилкаучук; уплотнительное кольцо

1 Плата питания

220 В ПЕРЕМЕННОГО ТОКА

220 В переменного тока, 50 Гц, однофазный

1 Система освещения

Лампа, пускорегулирующая аппаратура

Встроенная люминесцентная лампа

2 фильтра HEPA

В соответствии со стандартами HEPA

Фильтр на входе и выходе может устранять частицы размером >0,3 микрон ,

устанавливается в шкафах

4 фланца KF40 Запасные разъемы

KF40

Быстроразъемное соединение конфигурации, расположенное в задней части шкафа, позволяет легко и безопасно вводить и выводить жидкость или газ из шкафа.

Материал: Нержавеющая сталь SUS304

1 Электрический проход

Подключение к использованию

Установлен на одном из 4 запасных разъемов KF40

1 Проход для газа/жидкости

Подключение к использованию

Установлен на одном из 4 запасных разъемов KF40

Конфигурация и количество

Технические параметры

Примечание

1 Система очистки газа

Одна очистительная колонка

(GP-1);

Система рециркуляции газа с замкнутым циклом;

С функцией удаления воды и кислорода; медные немецкой компании BASF, эффективные абсорбирующие молекулярные сита США UOP, Система очистки процесса регенерации автоматически управляется, Долгосрочное поддержание чистоты газа: H2O и O2 <1ppm.

Удаление кислорода: 60L

Удаление влаги: 2 кг

1 ловушка для растворителя

Одна колонка с растворителем в системе очистки

Адсорбированный органический растворитель в перчаточном боксе с 10 кг активированного угля

1 Ножной контроллер

Водонепроницаемая двойная педаль

Управление системой очистки для повышения и понижения давления в шкафу.

1 Продувочный клапан

Электропневматический клапан

Автоматический электропневматический клапан

1 циркуляционный обдув

Высокоскоростной частотный вентилятор

Высокая степень вакуума циркуляционного насоса с различной скоростью; Скорость воздуходувки: 1,8 м3/мин.

2 Трубопровод

Нержавеющая сталь SUS304

Нержавеющие трубопроводы

Блок управления давлением

От +1500 pa до -1500 pa

(относительное давление)

Давление в коробке с автоматическим управлением;

Ручное управление давлением осуществляется с помощью ножного педального переключателя (от

от +1500 pa до -1500 pa)

Контроллер

Программируемое логическое управление с 7-дюймовым HMI Siemens

Цветной монитор с сенсорным экраном

Автоматическое отображение уровня влажности и кислорода в рабочих условиях

Система контроля влажности и кислорода

Новый модернизированный цветной сенсорный экран: 7 дюймов

Система управления PLC, сенсорный экран, Бренд:

SIEMENS;

*   Концентрация влаги: 0～ 1000ppm, с точностью до 0,1ppm

*   Концентрация кислорода: 0～ 1000ppm, с точностью до 0,1ppm

*   Автоматическая регистрация данных в системе

Конфигурация и количество

Технические параметры

Ремарка

1 большая вакуумная антикамера

DN385× 600 мм

Прихожая цилиндрического типа, правая сторона. Один выдвижной лоток в большой предкамере. Автоматическое управление с помощью сенсорного экрана.

Нержавеющая сталь 304

Материал передней камеры: нержавеющая сталь 304,

Материал дверей: Алюминий, анодированный, толщина~ 10 мм, прост в эксплуатации.

Интенсивность утечки

≤0,001 % объёма/ч

1 малая вакуумная антикамера (для инструментов)

DN150 x 300 мм

Прихожая цилиндрического типа, правая сторона. Длина 1/3 внутри и 2/3 снаружи.

Ручное управление 3- ходовым газовым клапаном.

нержавеющая сталь 304

Материал передней камеры: нержавеющая сталь 304,

Материал дверей: нержавеющая сталь 304.

Откидная крышка внутри и снаружи для удобства обращения.

Интенсивность утечки

≤0,001 % объёма/ч

2 Вакуумных манометра

Механический циферблатный дисплей

Используется для измерения величины вакуума в большой вакуумной предкамере и вакуумной предкамере инструмента.

Конфигурация и количество

Технические параметры

Ремарка

1 Вакуумный насос

2 л/с

Форвакуумный двухступенчатый пластинчато-роторный насос для ускоренного отвода газов, с масляным уплотнением, с фильтром масляного тумана;

Скорость вакуумирования: 2 л/с Бренд: Бренд China Value

1

Анализатор кислорода

0～ 1000 ppm, с точностью до

0,1 ppm

Сенсорный дисплей;

Кислородный датчик может обнаружить менее 1ppm.

Бренд: AII (США)

1

Анализатор влажности

0～ 1000 ppm, с точностью до

0,1 ppm

Сенсорный дисплей;

Датчик влажности может обнаружить менее 1ppm.

Бренд: VAISALA (Финляндия)

Давление в системе автоматического управления;

Состояние продувки системы автоматического управления;

Автоматическая система управления

Автоматическое включение и выключение режима циркуляции;

Автоматическое управление процессом регенерации системы очистки газа;

Автоматические сигналы тревоги;

Настройки параметров управления системой; Запись параметров системы;

Защита системы паролем.

Рабочее напряжение

220 В переменного тока, 50/60 Гц, однофазный

Макс. Мощность

≈2.8 кВт

Рабочий газ

Инертные газы, такие как N2, Ar, He

Регенерирующий газ: Для регенерации как кислорода, так и регенератора H2O используйте смесь H2 (5-10%) и рабочего газа

Концентрация воды

<0,1 ppm (20 °C, 1 атм)

Концентрация кислорода

<0,1 ppm (20 °C, 1 атм)

Шлюз выдерживает минимальное значение вакуума

≥100 Па

Технология ультранизкой скорости утечки

<0,001 об%/час (в зависимости от концентрации кислорода внутри перчаточного бокса)

Стандартные аксессуары

Бренд

ПЛК

SIEMENS (Германия)

Сенсорный экран

SIEMENS (Германия)

Корпус перчаточного ящика

TORUN (Китай)

Веселая циркуляция

Dargang (Тайвань)

Материал для очистки

BASF (Германия) UOP (США)

Датчик давления

Alpha (США)

Магнитный клапан

CKD Япония

Вакуумный клапан

CBVAC Китай

Датчик влажности

VAISALA (Финляндия)

Датчик кислорода

AII (США)

Система освещения

Philips (Нидерланды)

Бутиловые перчатки

PERICAN (США)

Вакуумный манометр

Wika (Германия)

Вакуумный насос

Value (Китай)
