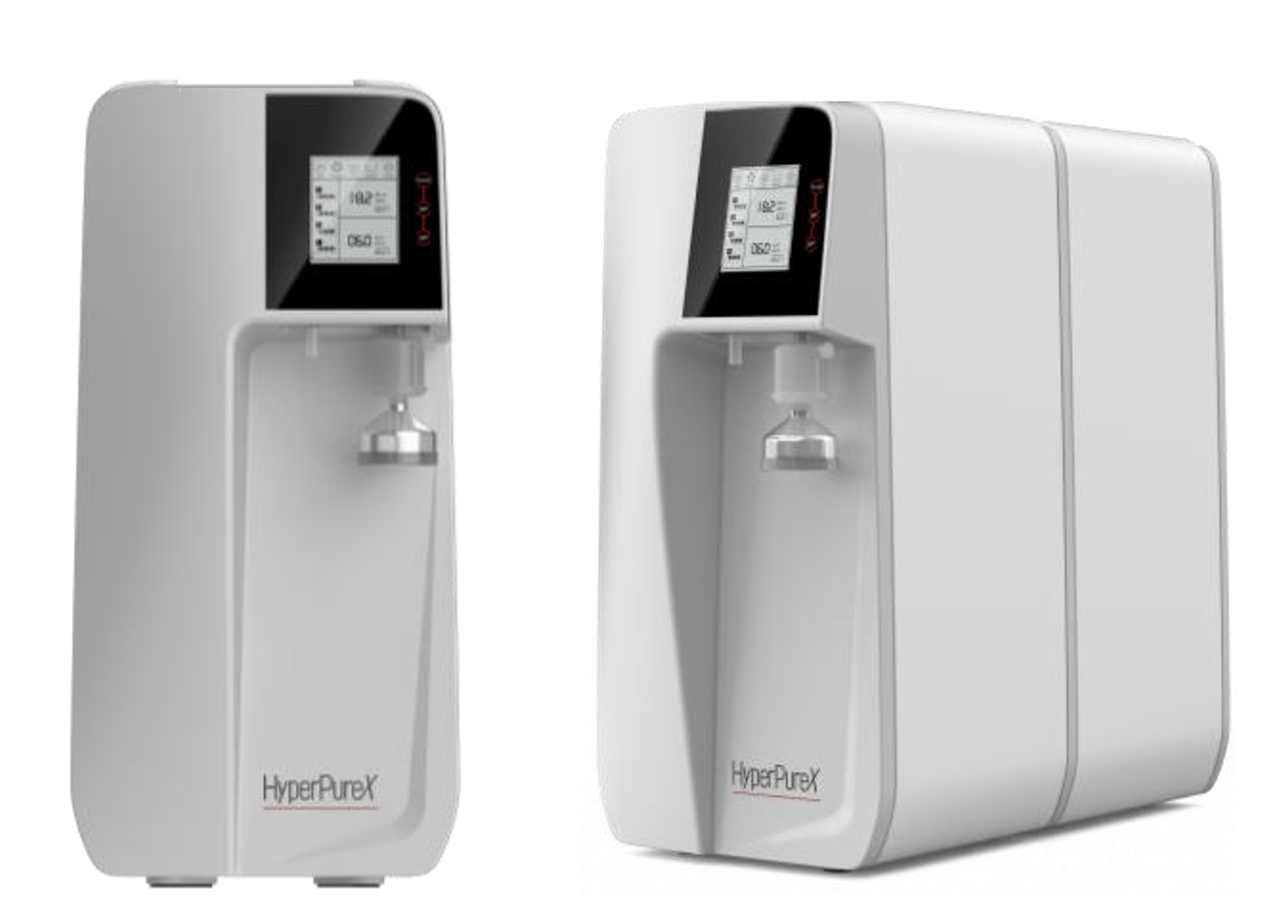

Интегрированная система получения сверхчистой воды SU-20UF

1. Обзор системы

Система предназначена для работы с водопроводной водой на входе. Оснащена инновационной автоматической системой управления и ЖК-дисплеем, встроенными новыми фильтрующими картриджами с запатентованной конструкцией, стабильной и надёжной системой обратного осмоса (RO) с высоким коэффициентом удаления ионов, а также ионообменными картриджами DI с увеличенным ресурсом. Встроен герметичный накопительный бак давления объёмом 1,8 литра.

Производительность системы составляет 20 литров в час. Осуществляется одновременная подача сверхчистой воды с удельным сопротивлением 18,2 МОм·см и пермеата после первой стадии обратного осмоса (RO). Качество производимой воды полностью соответствует или превосходит требования стандартов качества воды, установленных следующими нормативами: ASTM D1193-06, GB/T 11446.1-2013, GB/T 33087-2016, GB/T 6682-2008, а также стандартами CP, EP, USP, JP, CAP, CLSI и др.

2. Области применения

• HPLC, UPLC, LC-MS
• ICP-MS, ICP-AES, AAS, GC-MS
• MALDI-TOF-MS, Ионная хроматография (IC), анализ общего органического углерода (TOC)
• Электрохимические и спектрофотометрические методы анализа
• Приготовление микробиологических сред и реактивов
• Клеточные культуры, ПЦР, экстракорпоральное оплодотворение (IVF)
• Очистка белков, электрофорез, биохимические исследования
• Протеомика, геномика, иммуноанализы
• Подвод воды для лабораторных приборов: автоклавы, моечные машины для посуды, климатические камеры, водяные бани и др.

3. Параметры и характеристики

3.1 Основные параметры

Качество воды после первой ступени RO

Требования к исходной воде

• Тип источника: водопроводная вода
• Давление: 1–6 бар
• Температура: 5–40°C
• Электропроводность: < 2000 мкСм/см
• Общая жесткость (CaCO₃): < 300 ppm
• TOC: < 2000 ppb
• Свободный хлор: < 3 ppm
• pH: 4–10
• Растворённый CO₂: < 40 ppm

3.2 Технические характеристики

• Питание: 100–240 В, 50/60 Гц
• Потребляемая мощность: 48 Вт
• Габариты (Д × Ш × В): 273 × 555 × 568 мм
• Масса: 21 кг

Примечание: Производительность и параметры могут варьироваться в зависимости от качества исходной воды, температуры, давления и состояния RO-мембраны.

4. Блок-схема системы (Flow Diagram)

1. Подача исходной воды
2. Картридж предварительной очистки (PP)
3. Датчик давления
4. Электромагнитный клапан
5. Датчик потока
6. Картридж предварительной очистки (PC)
7. Датчик электропроводности
8. Насос
9. Картридж обратного осмоса (RO)
10. Обратный клапан
11. Ограничитель потока
12. Резервуар давления для воды
13. Выход воды после обратного осмоса (RO)
14. Датчик низкого давления
15. EDI-модуль (электродеионизация)
16. Резервуар из полиэтилена (PE)
17. Трёхходовой клапан
18. Датчик высокого напряжения
19. Картридж ионного обмена (DI)
20. Датчик удельного сопротивления
21. Модуль санитарной обработки
22. Финальный фильтр
23. Выход воды после ионного обмена (DI)
24. Диспенсер / рычаг подачи воды
25. Ультрафиолетовый модуль (UV)
26. Модуль анализа общего органического углерода (TOC)
27. Картридж сверхчистой воды (UP Ultrapure)
28. Картридж ультрафильтрации (UF)
29. Выход сверхчистой воды (UP Water Outlet)
30. Сливной выход (Drain Outlet)

5. Особенности и преимущества

Интеллектуальная система управления

• ЖК-дисплей белого цвета размером 68 × 87 мм обеспечивает наглядный вывод информации о текущем состоянии работы системы: промывка, подача воды, заполнение бака, отсутствие подачи воды, необходимость обслуживания.
• Два датчика качества воды (RO и UP) обеспечивают постоянный контроль параметров и сигнализируют при отклонениях.
• Управление ресурсом четырёх видов картриджей (PP, PC, RO, DI): отображение оставшегося срока службы, автоматические напоминания о замене, предотвращение ухудшения качества воды.
• Акриловая сенсорная панель с тремя кнопками управления: простая настройка системы, принудительная промывка RO, выбор направления подачи воды (двусторонняя подача).

Эффективный предварительный фильтр (12-дюймовый)

• Композитный картридж 2-в-1 с активированным углем и складчатой мембраной с пористостью 5 мкм.
• Эффективное удаление частиц, органики и остаточного хлора без выделения угольной пыли.

Стабильная и надёжная система обратного осмоса (RO)

• Мембраны DuPont с высокой степенью удаления и долговечностью.
• Автоматическая промывка RO модуля предотвращает образование отложений и увеличивает срок службы.
• Система автоматического удаления некондиционного пермеата RO перед подачей на последующую очистку.
• Интегрированный модуль RO прост в установке и обслуживании.

Высокопроизводительные ионообменные картриджи

• Запатентованная конструкция с полным распределением потока предотвращает расслоение смолы.
• Вместимость смолы одного картриджа до 1,36 литра (максимум два картриджа на систему, общий объем – 2,72 литра).
• Использование оригинальной смолы DuPont и высокочистых материалов колонок обеспечивает стабильное сопротивление 18,2 МОм·см и минимальный уровень TOC.

Ультрафильтрационный модуль

• Мембрана PES с MWCO > 5000D эффективно удаляет пирогены/эндотоксины, РНКазы, ДНКазы.
• Обеспечивает получение сверхчистой воды, свободной от нуклеаз и протеаз, что идеально для задач клеточных культур, IVF и других биологических применений.

Конечный микрофильтр MF

• Двухслойная мембрана PES (0,45 + 0,2 мкм) гарантирует удаление микроорганизмов и частиц.
• Соответствует требованиям к воде для критически важных применений.

Встроенный бак давления объёмом 1,8 литра

• Функции накопления и подачи воды под давлением.
• Полностью герметичная конструкция предотвращает контакт с воздухом и загрязнение CO₂.
• Сертифицировано FDA.
• Дополнительно доступны резервуары объёмом 60 и 120 литров с датчиками уровня и воздушными фильтрами для профессионального хранения воды.

Дополнительные аксессуары для системы очистки воды

(в комплект поставки не входят)

Профессиональный резервуар чистой воды из полиэтилена (PE) (опция)

• Материал: Высокопрочный полиэтилен высокой плотности (HDPE), конструкция с двойными стенками. Внешний слой содержит UV-ингибитор, предотвращающий рост водорослей внутри бака и повышающий его устойчивость к внешним воздействиям. Внутренний слой выполнен из чистого полиэтилена (PE), что минимизирует вымывание примесей и обеспечивает стабильное качество воды.
• Дренажный клапан, установленный в нижней конической части резервуара, позволяет полностью опорожнять бак и проводить его тщательную очистку.
• Подача воды с нижней части бака снижает поглощение углекислого газа (CO₂) из окружающего воздуха.
• Увеличенная крышка с уплотнением предотвращает доступ воздуха внутрь и облегчает проведение ручной чистки внутренней поверхности.
• Композитный воздушный фильтр входит в стандартную комплектацию. Содержит специальную засыпку и микропористую мембрану для абсорбции CO₂ и органических соединений, а также для фильтрации бактерий и механических частиц.
• Оснащён независимым датчиком давления, системой контроля уровня и ЖК-дисплеем. Обеспечивает отображение уровня воды, объёма накопленной воды (в литрах) и процента заполнения в режиме реального времени с использованием динамических графических индикаторов. Пользователь получает наглядную информацию о состоянии заполнения резервуара.

Многофункциональный диспенсер HiDis для подачи воды (опция)

• Цветной дисплей отображает данные о качестве воды в момент раздачи: удельное сопротивление, температуру воды, скорость потока, объём воды (разовый и накопленный).
• Три режима раздачи воды: стандартный (непрерывный), дозированный и моментальный. Возможность переключения между режимами в циклическом порядке в зависимости от задач пользователя.
• Конструкция с креплением на кронштейн, обеспечивает вращение на 360° по горизонтали, что позволяет гибко подстраивать направление подачи воды и повышает удобство эксплуатации на рабочем месте.
• Функция циркуляции с основным модулем поддерживает стабильное качество воды при длительном использовании.
• Оснащён микрофильтром конечной очистки (MF) с размером пор 0,2 мкм или ультрафильтром (UF) на выходе, обеспечивая подачу сверхчистой воды, свободной от бактерий, нуклеаз и протеаз.
• Возможность подключения до 5 независимых модулей HiDis к одной системе, что позволяет эффективно распределять подачу чистой воды по нескольким рабочим зонам лаборатории.
