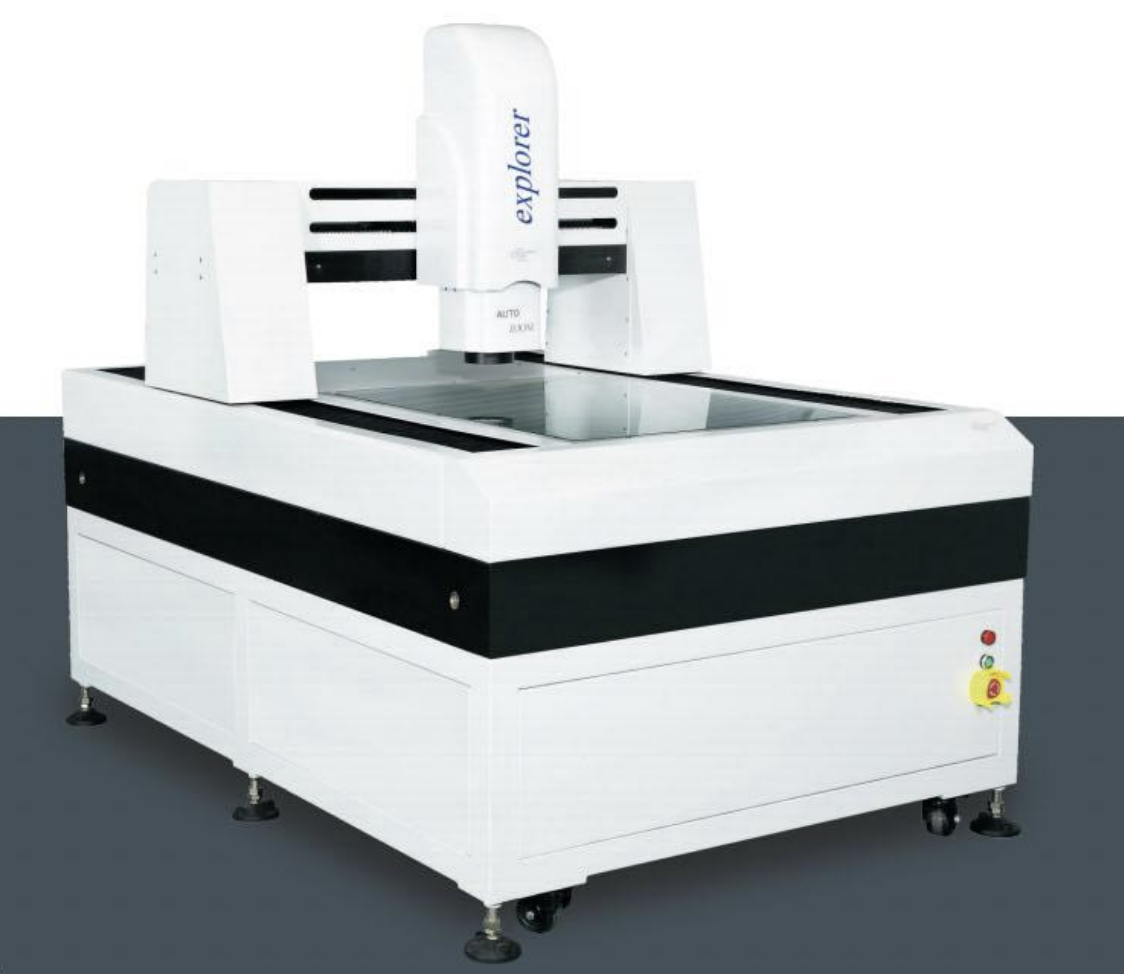

Автоматизированная координатно-измерительная машина
Longmen CNC measuring machine
Данная координатно-измерительная машина с ЧПУ (CNC) разработана нашей компанией для высокоточного оптического измерения крупных партий изделий. Она обеспечивает высокую эффективность и точность при измерении габаритных деталей. Прибор применяется для контроля размеров и качества прецизионных компонентов в таких отраслях, как машиностроение, электроника, производство металлических и пластиковых изделий.
Основные характеристики
- Высокоточная полностью автоматизированная система измерения с ЧПУ и четырехосевым управлением.
- Прочная и стабильная конструкция. Основание и рабочий стол выполнены из мрамора класса 00, обеспечивая высокую точность и стабильность измерений.
- Прецизионная направляющая. Используется импортированная высокоточная линейная направляющая и шлифованный шарико-винтовой привод, что гарантирует долговечность и плавность хода.
- Высокоточная измерительная шкала с точностью 0,2 мкм.
- Автоматическая оптическая система. Оригинальные коаксиальные линзы обеспечивают автоматическое измерение без необходимости калибровки.
- Высококачественная измерительная система. Применяется цифровая HD-камера CCD с разрешением 2/3 Мп для получения детализированных изображений.
- Функция автофокуса и коррекции плоскостности. Включает оптическую систему и контактный датчик RENISHAW.
- Передовая система освещения.
- Программируемая светодиодная система с кольцевым освещением и коаксиальной подсветкой.
- Разные цвета подсветки для разных типов продукции.
- Джойстик для удобного управления.
- Навигационная камера CCD. Обеспечивает быстрое определение позиций для измерения.
- Поддержка 3D-измерений. Применяется специализированное программное обеспечение для повышения точности обработки данных.
Доступны различные модели: WM-CNC-4030D, WM-CNC-5040D, WM-CNC-6050D, WM-CNC-6080D.
Технические характеристики
| Модель | YY-CNC-4030D | YY-CNC-5040D | YY-CNC-6050D | YY-CNC-6080D |
|---|---|---|---|---|
| Диапазон перемещения по осям X/Y (мм) | 400 × 300 | 500 × 400 | 600 × 500 | 800 × 600 |
| Перемещение по оси Z (мм) | Фокусировка: 90, полезная высота: 200 | Фокусировка: 90, полезная высота: 200 | Фокусировка: 90, полезная высота: 200 | Фокусировка: 90, полезная высота: 200 |
| Размер рабочего стола (мм) | 600 × 500 | 700 × 600 | 800 × 700 | 1000 × 800 |
| Размер стеклянной платформы (мм) | 500 × 400 | 600 × 500 | 700 × 600 | 900 × 700 |
| Тип привода | Прецизионный шарико-винтовой привод THK | |||
| Разрешение масштабной линейки | 0,2 мкм | |||
| Точность измерений | ±3 мкм / повторяемость: ±2 мкм | |||
| Система серводвигателей | Высокопроизводительные серводвигатели закрытого типа с двухконтурной системой управления | |||
| Оптическая система | HD-камера SONY CCD с увеличением 30–140× | |||
| Объектив | Автоматический моторизированный объектив с изменяемым увеличением 0,7–5× | |||
| Общий диапазон увеличения | 28–280× (с использованием 5-объективной линзы) | |||
| Система освещения | LED-кольцевая подсветка, линейное освещение, коаксиальная подсветка, регулируемая яркость | |||
| Габариты (мм) | 700 × 900 × 1650 | 1100 × 1000 × 1650 | 1300 × 1600 × 1650 | 1300 × 1800 × 1650 |
| Вес (кг) | 500 | 650 | 800 | 1000 |
Характеристики
| Основные | |
|---|---|
| Производитель | Sony |
