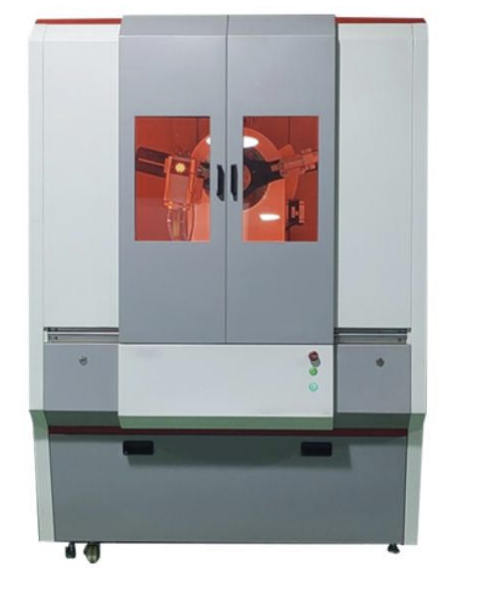

Рентгенодифрактометр DW-Y3500A

Рентгенодифрактометр DW-Y3500A

Рентгенодифрактометр является широко используемым аналитическим прибором, применяемым в основном для качественного и количественного анализа фаз образцов, анализа кристаллической структуры, структурного анализа материалов, измерения макро- и микро-напряжений, измерения размеров кристаллов, определения степени кристалличности и других параметров. Он широко применяется в материаловедении, физике, химии, химической промышленности, металлургии, горнодобывающей отрасли, медицине, строительных материалах, керамике и других областях.

Прибор точно выполняет качественный и количественный фазовый анализ как металлических, так и неметаллических поликристаллических образцов. Дополнительно установленные аксессуары позволяют исследовать структуры материалов при высоких и низких температурах, анализировать тонкопленочные образцы, изучать текстуры металлических материалов, измерять напряжения и др.

Основные параметры:

1. Рентгеновский генератор (Жидкий):

   • Максимальная выходная мощность: 4 кВт
   • Напряжение трубки: 10-60 кВ, регулируется с шагом 1 кВ
   • Ток трубки: 5-80 мА, регулируется с шагом 1 мА
   • Стабильность напряжения и тока: ≤0.01% (при колебаниях внешнего напряжения ±10%)
   • Система охлаждения циркуляции воды
   • Защита от перенапряжения, переходного тока, перегрузки и отсутствия воды
   • Рентгеновская трубка: металлокерамическая
   • Размер фокуса: 1×10 мм
   • Стандартная мишень: медная (возможна настройка на другие мишени)
   • Мощность рентгеновской трубки: 2.4 кВт

2. Высокоточный гониометр:

   • Тип гониометра: Вертикальный θ/θ, образец размещается горизонтально
   • Технология инкрементального кодирования чтения
   • Радиус дифракционного круга: 180 мм до 300 мм
   • Режимы сканирования: Непрерывное, пошаговое
   • Диапазон измерения 2θ: -110° до 168°
   • Минимальный угол шага: 0.0001°
   • Максимальная скорость вращения: 20°/с
   • Точность измерения угла полного спектра: ±0.005°
   • Размер пучка: 180×180 мкм
   • Разрешение: ≤0.028° (по центру 2θ)
   • Погрешность повторяемости: ±0.0001°
   • Воспроизводимость угла: 0.0001°
   • Максимальная скорость позиционирования: ≤1200°/мин

3. Детектор:

   • Сцинтилляционный детектор с монохроматором
   • Максимальный линейный счет: ≥5×10^5 CPS
   • Спектральное разрешение: ≤50%
   • Кривой кристаллический графитный монохроматор: Коэффициент отражения ≥28%

4. Программное обеспечение управления и обработки данных:

   • Работает под управлением Windows 10
   • Прикладное программное обеспечение для качественного и количественного анализа фаз, снятия Kα1, Kα2, полного спектрального соответствия, подгонки пиков, расчета ширины половины высоты и размера зерна, измерения ячейки, вторичного расчета напряжения, индексации дифракционной линии, множественного построения графиков, трехмерного построения, калибровки дифракционных данных, вычета фона, количественного анализа без образцов стандарта, полного спектрального соответствия (WPF) и моделирования дифракционных образов.

Общие размеры главного блока XRD: 1320×1150×1860 мм

Рабочие условия:

• Рабочая температура: 10°C до 30°C
• Относительная влажность окружающей среды: ≤80%
• Питание: Однофазное AC 220V, 50Гц, флуктуации напряжения питания в пределах ±10% от номинального напряжения, минимальная мощность не менее 5 кВА
• Сопротивление заземления: ≤4Ω
• Система охлаждения: Независимая система самоциркуляции с использованием чистой воды
• Окружающая среда: Отсутствие воспламеняющихся и коррозионно-активных газов, минимальная пыль и вибрация

Система защиты:

• Надежная система блокировки между машиной и дверью для предотвращения облучения рассеянным излучением при открытии двери
• Доза облучения: < 0.2 μSv/час
