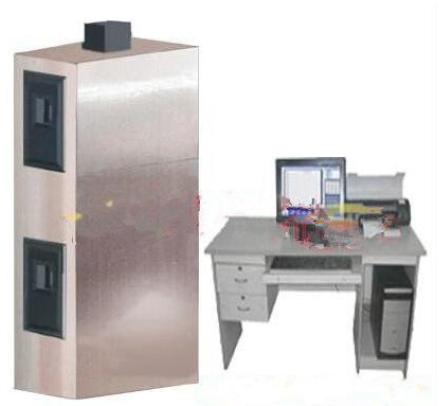

Установка для испытания вертикального горения кабелей в шахтах

YYF034 Установка для испытания вертикального горения кабелей в шахтах

Описание:
Испытательная установка для кабелей — это полностью автоматический прибор, размещённый в отдельном корпусе для обеспечения максимальной безопасности оператора. Устройство разработано в соответствии с требованиями стандартов UL1581-2001 (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2).
Применяется для испытаний одиночных проводов, кабелей и гибких линий на горизонтальное и вертикальное горение. Возможна регулировка времени горения и количества циклов, автоматический и ручной режимы, переключение между вертикальным и горизонтальным положением, настройка давления и расхода газа. Установка также оснащена устройством распознавания температуры пламени.
В комплект входят: измеритель высоты пламени и 100% впитывающий хлопок.

Соответствие стандартам:

• UL1666: Тест на высоту распространения пламени по электрическим и оптоволоконным кабелям, установленных вертикально в шахтах

• ANSI/ASTM D 5207, UL 1581, ANSI/ASTM D 5025

Характеристики:

Испытательная камера:

1. Манометр U-типа: измерение давления в камере от 0 до 12 Па

2. Гигрометр: измерение температуры и влажности в камере

3. Конструкция камеры: выполнена из бетонных стен с кирпичной кладкой

   • Первый уровень: 1,22 м

   • Второй уровень: 3,66 м

   • Верхняя часть: 2,24 м

   • Внешние размеры: высота 7,12 м × ширина 1,3 м × длина 2,5 м

4. Стены выполнены из бетона плотностью 106 фунтов/фут³ (1698 кг/м³), теплопроводность при 21,1 °C составляет 0,38 Btu (0,055 Вт/м·К)

5. Первый и второй уровни изготовлены из цементных блоков толщиной 203 мм. Крыша выполнена герметично.

6. Измерительные отверстия второго уровня располагаются выше вертикально соответствующих отверстий первого уровня (размер: 305 мм × 610 мм). Каждое отверстие находится на расстоянии 203 мм от задней стенки и 102 мм от боковой стенки.

Устройство воспламенения:

1. Состоит из стальной трубы 1/2 дюйма, колена 1/2 дюйма и распылительного диска для воспламенения

2. На входе газа установлен расходомер пропана

Вентиляция:

• Установлены вытяжной вентилятор и анемометр на выходе испытательной камеры

Источник горючего газа:

• Используется пропан CP-класса, теплотворная способность: 2500 Btu/фут³

Вытяжка и воздуховоды:

• Стальные воздуховоды установлены в центре верхней части испытательной камеры

• Вытяжной вентилятор подключён к воздуховоду

Система сбора данных:

• Для сбора и регистрации данных используется ПЛК (программируемый логический контроллер) и компьютер

• Каждые 5 секунд фиксируются скорость воздуха на входе и температура термопары во втором отверстии
