Лабораторная установка "Сопротивление цепи переменного тока с емкостной и резистивной нагрузкой"
Цену уточняйте
- Под заказ
- Код: UE3050301-230
Отправка с 15 августа 2025
ЦЕЛЬ ОПЫТА
Определение сопротивления в цепи с переменным током с емкостной и резистивной нагрузками
КРАТКОЕ ОПИСАНИЕ

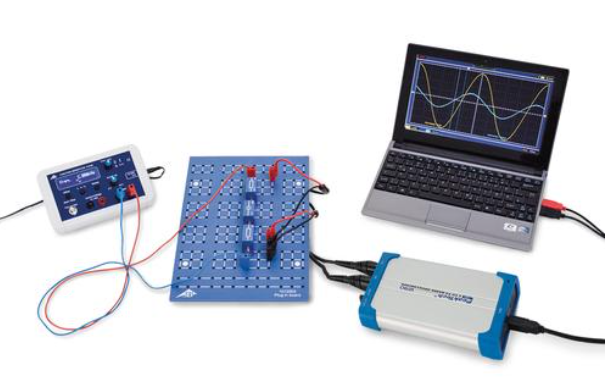

В цепях переменного тока необходимо учитывать не только омическое сопротивление, но и сопротивление, обусловленное емкостными нагрузками. Эти два вида нагрузок могут быть подключены последовательно или параллельно. Это оказывает влияние и на амплитуды, и на фазы тока и напряжения. В данном опыте это влияние будет исследовано с помощью осциллографа и генератора сигналов различной формы, который подает переменный ток с частотами в диапазоне от 50 до 2000 Гц.
ОБЩИЕ ПРИНЦИПЫ
В цепях переменного тока принято использовать комплексные числа для описания сопротивлений в цепях, содержащих конденсаторы, поскольку это существенно облегчает расчеты. Это обусловлено тем, что значимым фактором является не только амплитуда тока и напряжения, но и фазовые соотношения между ними, которые также необходимо учитывать (комплексное сопротивление обычно называют импедансом). Тогда последовательные и параллельные цепи с омическими и емкостными сопротивлениями можно описывать довольно легко, хотя в каждом случае измеряемой является только вещественная составляющая.
- Цена: Цену уточняйте
