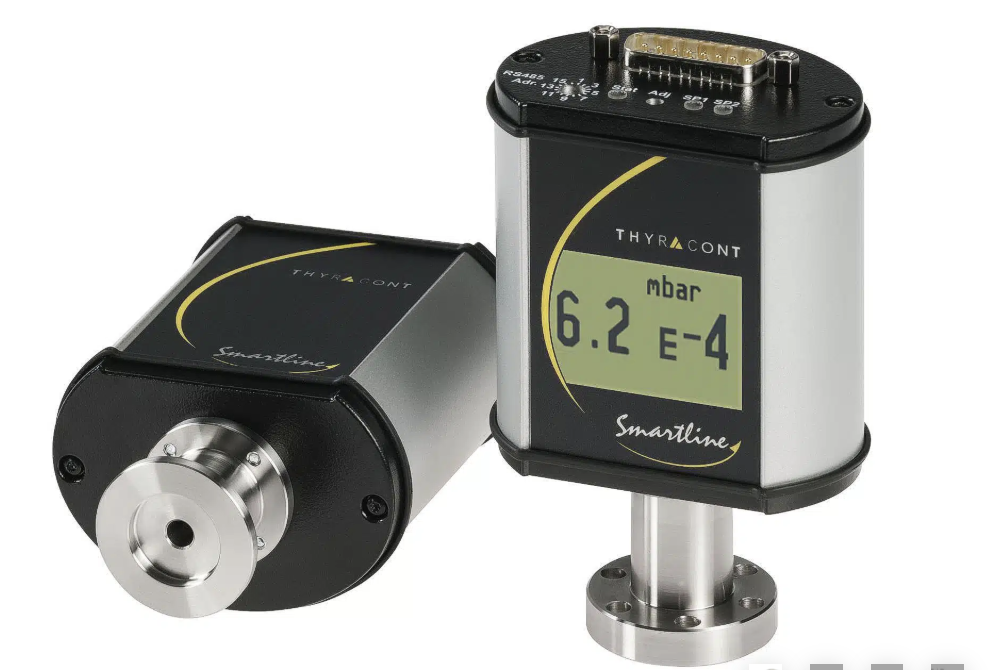

Вакуумметры серии VSP ● Пирани ● 1000 до 1e-4 мбар ● цифровой

Управляемый процессором вакуумный датчик VSP Pirani с прочной спиральной нитью идеально подходит для точных измерений в диапазоне высокого вакуума.

Обзор вакуумных датчиков Smartline:
Разнообразие интерфейсов: цифровые интерфейсы RS485 плюс выходной сигнал 0-10 В, EtherCAT или PROFINET. Адаптер Bluetooth SLKBT обеспечивает беспроводную связь
Industry 4.0: все датчики Smartline предлагают ряд параметров для профилактического обслуживания. Датчики PROFINET могут взаимодействовать с серверами OPC UA и поддерживать MRP
Сменные головки датчиков: простая работа, не зависящая от производителя датчика и не требующая усилий по программированию. Если существующие кабели будут использоваться в дальнейшем, будут доступны подходящие адаптеры (например, FCC68). Дополнительный дисплей: большой ЖК-дисплей (кроме EtherCAT, PROFINET)
Простая настройка: повторная настройка нуля и атмосферы с помощью кнопки или интерфейса
Светодиоды: для состояния устройства и точек переключения
Масштабируемые выходные характеристики: выходной сигнал 0-10 В можно масштабировать в соответствии с требуемыми выходными характеристиками. Таким образом, замена существующих вакуумметров возможна легко, независимо от производителя и без усилий по программированию. Если кабель необходимо оставить, но преобразователь необходимо заменить, доступны адаптеры (например, FCC68). Подходит для UHV: металлическая герметичная ячейка датчика из нержавеющей стали, подходит для применений UHV (скорость утечки He <5e-10 мбар л / с)
Точки переключения реле: две независимые, беспотенциальные точки переключения реле (кроме EtherCAT, PROFINET)
Надежный: устойчивый, совместимый с ЭМС металлический корпус, класс защиты до IP54
Контроллер: возможно расширение с помощью 2-канального контроллера VD12 или 4-канального контроллера VD14
Программное обеспечение VacuGraphTM: для визуализации, анализа и хранения данных измерений
Обзор вакуумного преобразователя VSP с датчиком Пирани:
Долговечный: прочная, эластичная спиральная катушка Пирани
Стабильный: стабильные измерения благодаря оптимизированной температурной компенсации
Хорошая защита: встроенный металлический экран для защиты от паров масла и растворителя
Устойчивость к избыточному давлению: устойчивость к избыточному давлению до 16 бар

Технические характеристики:

Принцип измерения
Теплопроводность Пирани

Газовая зависимость
в зависимости от типа газа

Диапазон измерения мбар
1000 – 1e-4 мбар

Диапазон измерения Торр
750 – 1e-4 Торр

макс. перегрузка
10 бар абс., ​​16 бар абс. с CERT31P

макс. перегрузка с CERT31P
до 16 бар абс.

Точность
1000 – 20 мбар: ок. 30 % отн. | 20 – 0,002 мбар: 10 % отн.

Повторяемость
20 – 0,002 мбар: +-2 % отн.

Материалы, контактирующие с вакуумом
Нержавеющая сталь 1.4307, вольфрам, никель, стекло

Время отклика
40 мс

Рабочая температура
+5…+60 °C

Температура хранения
-40…+65 °C

Температура прокалки
Макс. 150 °C на фланце (питание отключено)

Питание
20 – 30 В постоянного тока

Потребляемая мощность
Макс. 2,5 Вт, доп. 0,8 Вт для EtherCAT/реле/ЖК-дисплея, доп. 1,6 Вт для Profinet

Выходной сигнал SL
0-10 В постоянного тока, мин. 10 кОм, диапазон измерения от 1,5 до 8,5 В постоянного тока, лог., за исключением EtherCAT, Profinet

Последовательный интерфейс
EtherCAT, Profinet, RS485: от 9,6 кБод до 115 кБод, 8 бит данных, 1 стоповый бит, без четности EtherCAT, Profinet

Коммутационный выход
2x реле, потенциометр свободный, 50 В переменного тока / 2 А или 30 В постоянного тока / 2 А, макс. 60 ВА, за исключением EtherCAT и Profinet

Электрическое подключение
RS485/0-10 В: SubD 15-контактный штекер | RS485/EtherCAT/Profinet: 1x M12 A / 2x M12 D female

Вакуумное соединение
DN 16 ISO-KF (VSP63), DN 16 CF-F (VSP64)

Класс защиты
IP40, IP54 с разъемом XB15SL05

Сертификация
CSA, UL (cCSAus)

Размеры
99 x 69 x 48 мм (VSP63)

Вес
190 г (VSP63)
