Лабораторная работа: Отражение сцинтиллирующей плитки при использовании бета-излучения

Оборудование:

Цель эксперимента:

Ознакомление с установкой на основе пластикового сцинтилляционного детектора, сопряжённого с кремниевым фотомножителем (SiPM).

Проведение эксперимента:

Подключите питание и кабели MCX от сцинтилляционной плитки SP5608 к одному из каналов блока питания SP5600. Подключите два выходных канала к цифровому осциллографу DT5720A: аналоговый выход — к каналу 0, цифровой выход — к входу «trigger IN». Используйте графический интерфейс пользователя (GUI) для оптимизации параметров системы (смещение, усиление, порог дискриминатора). После настройки выключите питание, откройте верхнюю крышку SP5608 и поместите источник бета-излучения в центр сцинтилляционной плитки. Закройте крышку, включите питание и измерьте частоту счёта. Повторите измерения, перемещая источник в разные точки плитки, и оцените соотношение сигнал/шум.

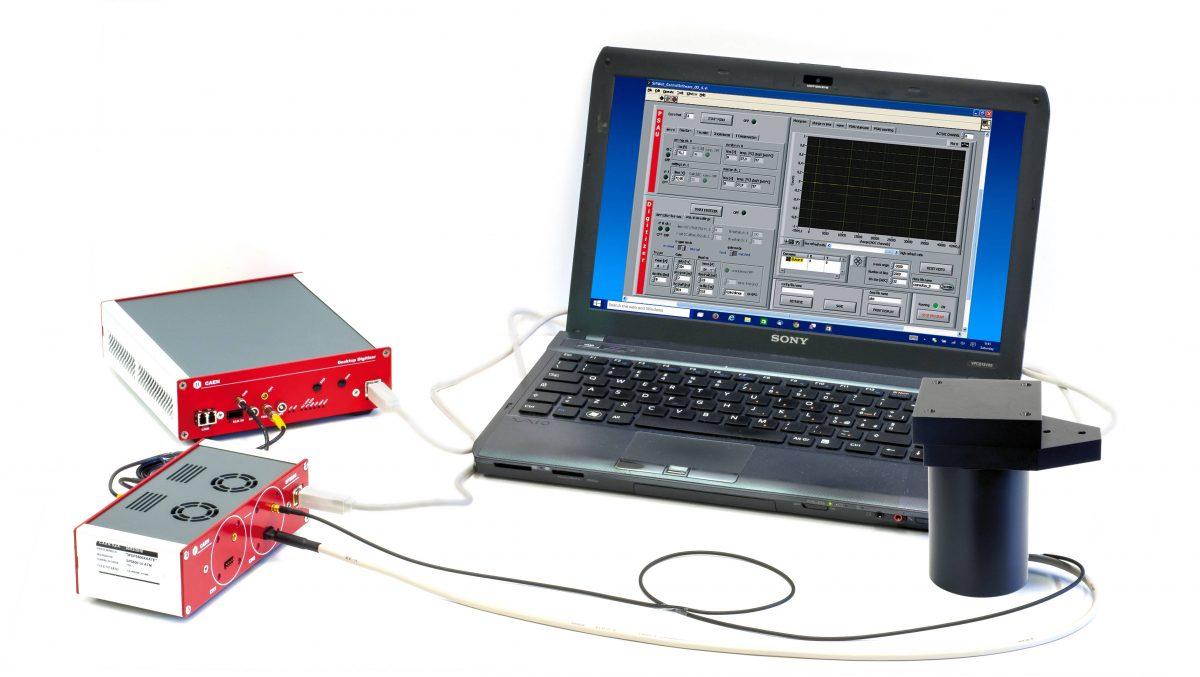

Блок-схема экспериментального оборудования:

Результаты:

В ответ на поступающие бета-частицы система предназначена для выдачи высокого сигнала. Однако студент должен учесть оптимальную настройку порога дискриминатора, принимая во внимание уровень тёмного тока (тёмных счётов), вариации счётчиков источника бета-излучения, соотношение сигнал/шум и качество записанного бета-спектра. Кроме того, для достижения оптимальных параметров важно контролировать однородность отклика при перемещении источника по поверхности сцинтилляционной плитки.

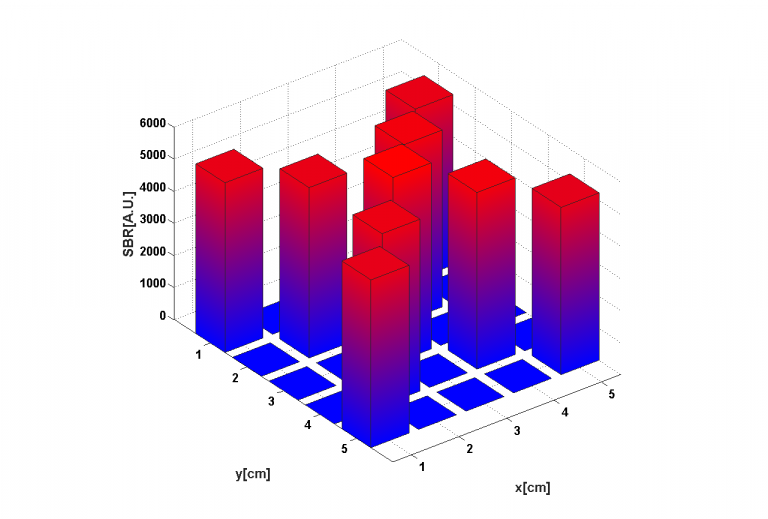

Однородность отклика плитки на бета-источник:

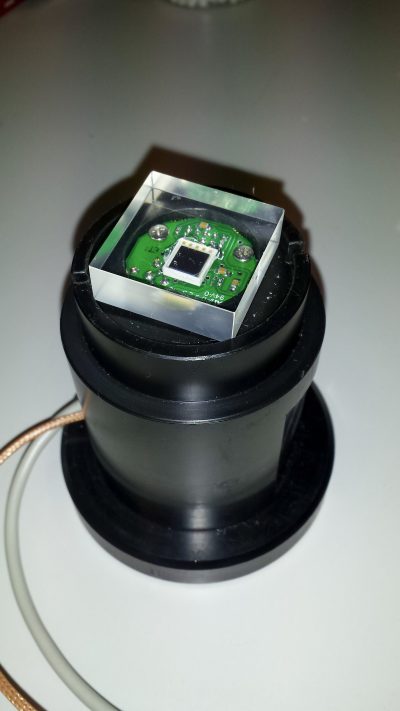

Сцинтиллирующая плитка, соединённая с датчиком:
