Измерение плато-характеристики фотоумножителя

Комплект оборудования:

Цель эксперимента:

Цель данного эксперимента — определить рабочую точку фотомножителя путём построения кривой плато.

Основа эксперимента:

Фотомножительные трубки (ФЭУ, от англ. PMT — Photomultiplier Tube) широко применяются в физике, медицинской диагностике, аналитических приборах и промышленных измерительных системах. Они основаны на фотоэлектрическом эффекте и обладают высокой скоростью отклика и чувствительностью, что позволяет эффективно обнаруживать слабое световое излучение.

Фотомножители, как правило, тестируются в сочетании с радиоактивным источником ¹³⁷Cs и сцинтиллятором NaI(Tl). Существует два основных метода измерения характеристик при счёте сцинтилляции:

• спектральный метод — использует анализатор амплитуд импульсов для измерения энергетического спектра;

• метод счёта — описан в данном эксперименте.

Характеристика плато получается путём установки фиксированного порогового значения и подсчёта всех импульсов, превышающих этот порог, при изменении напряжения питания фотомножителя.
 Плато— это область, в которой частота счётов остаётся неизменной при изменении напряжения, что указывает на устойчивость работы прибора.
Понимание и определение плато позволяет правильно установить рабочую точку для фотомножителя в составе любого прибора для регистрации частиц.

Проведение эксперимента:

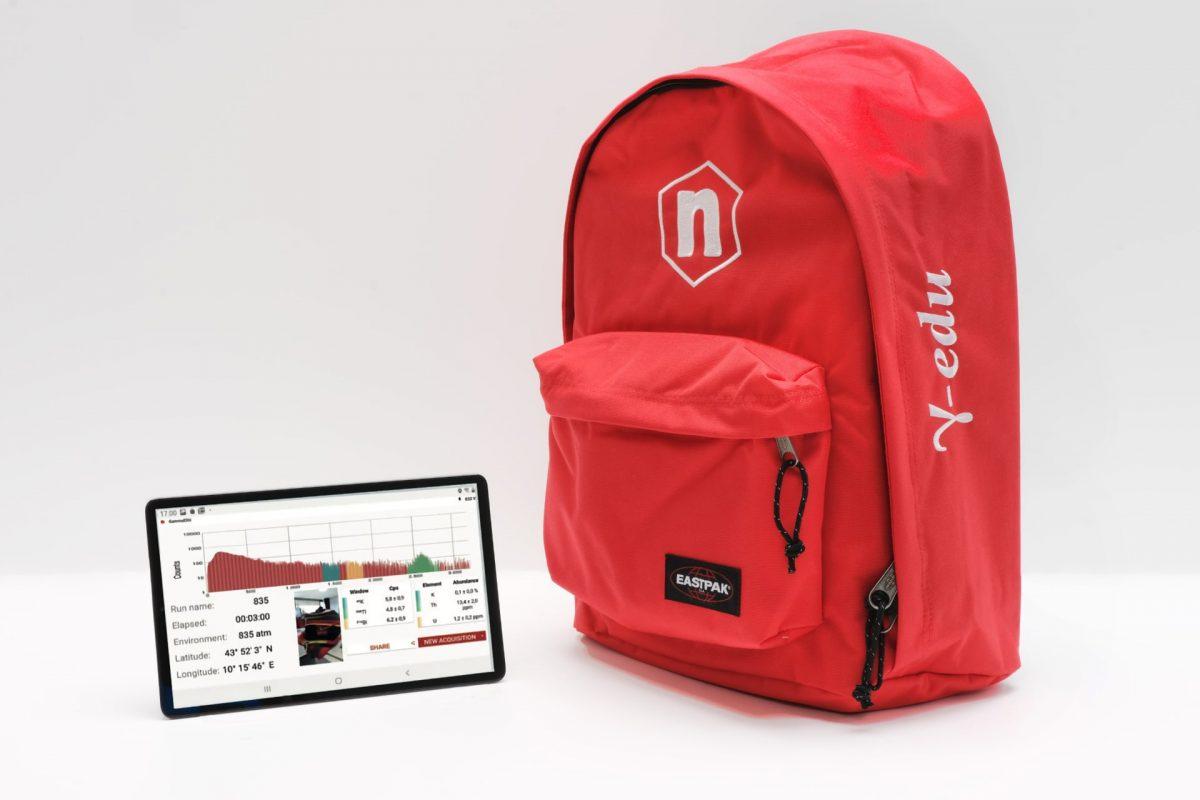

Эксперимент может быть выполнен как с извлечённым из рюкзака оборудованием, так и с рюкзаком, приоткрытым с застёжкой-молнией. Для включения γstream нажмите кнопку питания ON/OFF. Убедитесь, что внутренняя батарея γstream заряжена; в противном случае используйте внешний источник питания.

Подключите Ethernet-кабель от γstream к ПК и настройте сетевые параметры Ethernet на компьютере. Подключите γstream к программе MC2Analyzer через Ethernet. Разместите радиоактивный источник рядом со сцинтиллятором (или под центральной частью рюкзака) и запустите программное обеспечение. Установите пороговое значение и оставьте его постоянным на протяжении всего измерения, изменяя при этом напряжение питания ФЭУ.

Результаты эксперимента:

Определение рабочей точки, при которой выходные сигналы фотомножителя наименее подвержены влиянию изменений напряжения питания.

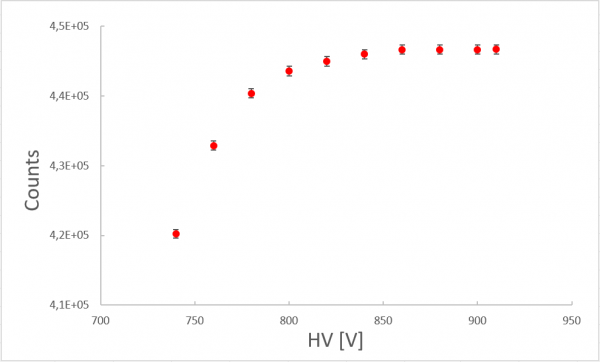

Пример характеристики плато:
