Система мониторинга коррозии с резистивным зондом CST400C ER Probe

Система мониторинга коррозии CST400C с резистивным зондом (ER Probe) предназначена для проведения мониторинга коррозии непосредственно на объекте эксплуатации трубопроводов и резервуаров, транспортирующих газ, воду, нефть и многофазные среды. Прибор обеспечивает получение таких данных, как скорость коррозии, коррозионные потери и коррозионный запас.

В приборе используется высокоскоростной микроконтроллер с низким энергопотреблением и высокоточный 24-битный аналого-цифровой преобразователь с разрешением до 0,06/1 000 000. Благодаря применению технологии возбуждения переменным током и принципа мостовой схемы AV, система обеспечивает высокоточное измерение микросопротивлений. Разрешение измерения коррозии достигает 0,01 % от срока службы чувствительного элемента.

Встроенная схема температурной компенсации минимизирует влияние температурных колебаний на результаты измерений.

В приборе CST400C используются компоненты промышленного класса и корпус со степенью защиты IP67, при этом все интерфейсы выполнены в водонепроницаемом исполнении для эксплуатации в полевых условиях.

Прибор соответствует требованиям стандартов:

GB3836.1-2011 «Электрооборудование для взрывоопасных газовых сред. Часть 1. Общие требования»

GB3836.4-2011 «Взрывозащищенное электрооборудование для взрывоопасных сред. Часть 4. Оборудование с видом взрывозащиты "Искробезопасная электрическая цепь (i)"».

Класс взрывозащиты прибора  Ex ib IIC T4.

Прибор предназначен для эксплуатации в зонах Zone 1 и Zone 2, а также в местах присутствия взрывоопасных газовых смесей температурных групп T1-T4.

Прибор прошёл проверку Национального центра контроля качества взрывозащищённого электрооборудования и получил сертификат взрывозащиты.

Для передачи данных CST400C использует интерфейс связи RS485.

Для локального считывания данных может использоваться портативный регистратор данных CST620 Handheld Datalogger, позволяющий выполнять ручную выгрузку данных непосредственно на объекте.

Передача данных также может осуществляться в диспетчерский центр через проводную сеть связи, организованную с использованием коммуникационных кабелей, либо посредством беспроводного передатчика данных CST610 Wireless Data Transceiver, работающего через коммерческие беспроводные сети.

Для интеграции данных мониторинга коррозии в комплексную систему управления данными пользователя могут использоваться протокол Modbus либо пользовательский коммуникационный протокол.

Программное обеспечение анализа коррозии позволяет осуществлять мониторинг состояния коррозии в режиме реального времени. Благодаря встроенным высокоточным календарным часам реального времени прибор присваивает временную метку каждой зарегистрированной точке данных.

Варианты питания включают литиевую батарею большой ёмкости, обеспечивающую более 400 дней работы, либо питание от источника постоянного тока DC 12 В.

Также допускается использование солнечной системы электропитания или преобразование напряжения сети 220 В в DC 12 В.

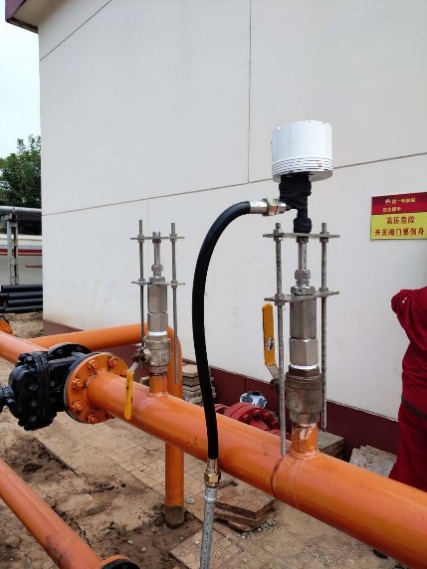

Место установки CST400C

Технические характеристики

Функциональные возможности программного обеспечения

Программное обеспечение для анализа коррозии работает под управлением операционной системы Windows XP и выше.

Данные могут быть напрямую импортированы в компьютер для обработки и анализа с помощью устройства CST620.

Основные модули программного обеспечения включают:

• управление данными мониторинга коррозии;

• отображение коррозионного запаса (corrosion allowance) и скорости коррозии;

• печать графиков;

• переключение языков интерфейса;

• обработку и анализ данных.

На основе дифференциального расчета (линейной регрессии) величины коррозионного утонения программное обеспечение позволяет определять скорость коррозии, коррозионный запас и коррозионные потери за любой выбранный период, рассчитывать скорость коррозии, строить коррозионные кривые и формировать отчеты по результатам анализа данных.

Программное обеспечение поддерживает переключение между китайским и английским языками.

Все данные и графические материалы могут импортироваться, экспортироваться и выводиться на печать.

Программное обеспечение для онлайн-анализа коррозии

Комплектация прибора

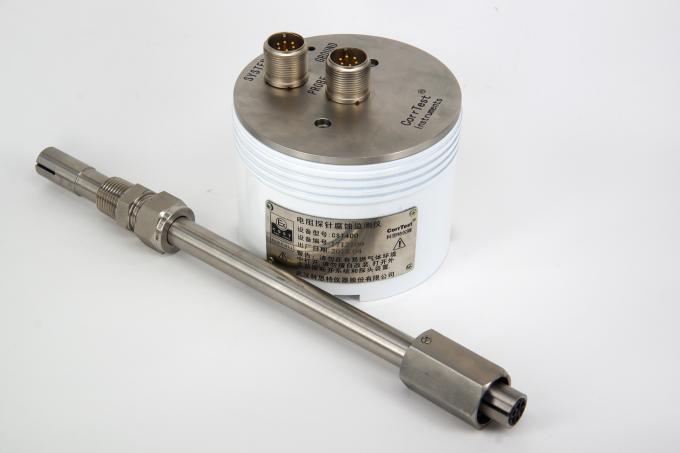

1. Система мониторинга коррозии с резистивным зондом CST400C Resistance Probe Corrosion Monitoring Instrument

2. Резистивный коррозионный зонд CP-41

3. Устройство для установки зонда

4. Устройство извлечения зонда под давлением - опционально при необходимости

5. Программное обеспечение для анализа коррозии CSKit Corrosion Analysis Software или протокол Modbus

6. Портативный регистратор данных CST620 Handheld Datalogger для ручной выгрузки данных - опционально при необходимости

7. Беспроводной передатчик данных CST610 Wireless Data Transceiver для построения сети удаленного мониторинга - опционально при необходимости

Система удаленного мониторинга коррозии

Система удаленного мониторинга может быть построена с использованием коммерческих сетей связи 4G, в которых один или несколько беспроводных передатчиков CST610 функционируют в качестве RTU-узлов для периодического опроса приборов CST400C и передачи данных в режиме реального времени в центральный диспетчерский пункт.

Программное обеспечение мониторинга обеспечивает наглядное отображение данных, поступающих от различных устройств, включая информацию об остаточной толщине металла и скорости коррозии.

В случаях, когда использование беспроводной связи невозможно по требованиям промышленной безопасности, пользователь может организовать искробезопасную проводную сеть на базе интерфейса RS485 для передачи данных в диспетчерский центр по коммуникационному кабелю либо использовать портативный регистратор данных CST620 для ручного считывания и выгрузки данных.
