Описание

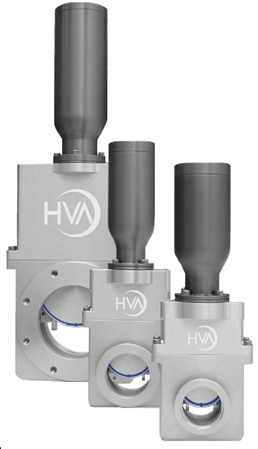

Серия 81000 - Алюминиевые вакуумные затворы

Серия 81000 - Алюминиевые вакуумные  затворыHVA – основной производитель и поставщик для ведущих мировых компаний-инноваторов в области вакуумных технологий. Получив мировую известность благодаря выпуску высококачественных прецизионных вакуумных клапанов из нержавеющей стали, использовали конструкторский и инженерный опыт для разработки серии надежных, высокоэффективных алюминиевых вакуумных затворов.
Области применения:
- Полупроводниковая промышленность
- Производство солнечных панелей
- Производство  светодиодных и ЖК дисплеев
- Напыление и напылительные системы
- Биофармацевтика
- Системные интеграторы
- OEM производители





Прецизионно-точно изготовленный прочный алюминиевый корпус из монолитной заготовки 6061-T6
- Исключает появление раковин и трещин в заготовке, приводящих к образованию виртуальных  течам, что может случаться в литых или сварных алюминиевых затворах

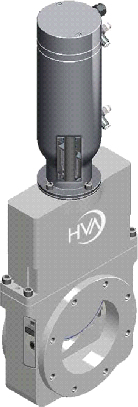

Серия 81000 - Алюминиевые вакуумные  затворы


Меньшая дегазация водорода (H2) чем затворы такого же размера из нержавеющей стали

Два износостойких кольцевых уплотнения

  • - Увеличивают продолжительность работы до 400 000 циклов

  • - Улучшают стойкость к утечкам




Шток прямого привода большого диаметра из нержавеющей стали 304SS

- Уменьшает вибрации

Высококачественные комплектующие из полиэфирэфиркетона (PEEK)

  • Уменьшают трение и число образовавшихся из-за трения частиц




Разъемный корпус обеспечивает простоту обслуживания



Спецификация алюминиевых вакуумных затворов серии 81000

Материалы   Серия 81000 - Алюминиевые вакуумные  затворы
Корпус и механика Алюминий 6061-T6
Шток [DN40-80] Алюминий / [DN100-500] нержавеющая сталь 304
Суппорт Алюминий 6061-T6 / PEEK
Уплотнения корпуса/тарелки/штока
Viton (эластомер)
Вакуум
Рабочий вакуум до 1 x 10-7 мбар
Натекание через затвор < 2 x 10-9 мбар л/с
Перепад давлений ≤ 1.6 бар в любом направлении
Перепад давлений перед открытием

≤ 30 мбар

Рабочая температура
Корпус и затвор ≤ 120°C
Привод ≤ 80°C
Соленоид ≤ 60°C
Привод:
Сжатый воздух для пневматического соленоида Макс. 5 атм
Соленоид 120 В, 50/60 Гц, 24 В
Индикатор положения 115 В или +28 В, 20 мА
Положение для монтажа любое
Количество циклов
    Циклов до сервисного обслуживания
[DN40 -160] 400,000 циклов
[DN200 -320] 250,000 циклов

Информация для заказа

Ручное управление
DN Модели KF / ISO-K Модели ISO-F Модели JIS Модели CF-F*
мм дюйм
40 1.5 81110-0153 _ _ 81110-0150
50 2.0 81110-0203 _ 81110-0205 81110-0200
63 2.5 81110-0256 81110-0253 81110-0255 81110-0250
80 3.0 81110-0306 81110-0303 81110-0305- 81110-0300
100 4.0 81110-0406 81110-0403 81110-0405 81110-0400
160 6.0 81110-0606 81110-0603 81110-0605 81110-0600
200 8.0 81110-0806 81110-0803 81110-0805 81110-0800

*Для метрической системы последняя цифра меняется с '0' на '4



Пневматическое управление (включая индикаторы положения герконового типа)
DN Модели KF / ISO-K Модели ISO-F Модели JIS Модели CF-F*
мм дюйм
40 1.5 81210-0153R _ _ 81210-0150R
50 2.0 81210-0203R _ 81210-0205R 81210-0200R
63 2.5 81210-0256R 81210-0253R 81210-0255R 81210-0250R
80 3.0 81210-0306R 81210-0303R 81210-0305R 81210-0300R
100 4.0 81210-0406R 81210-0403R 81210-0405R 81210-0400R
160 6.0 81210-0606R 81210-0603R 81210-0605R 81210-0600R
200 8.0 _ 81210-0803R 81210-0805R 81210-0800R
250 10.0 _ 81210-1003R 81210-1005R 81210-1000R
320 12.0 _ 81210-1203R 81210-1205R 81210-1200R

Для соленоида на 24 В  постоянного тока – 81211
Для соленоида на 120 В переменного тока – 81212

*Для метрической системы последняя цифра меняется с ‘0’ на ‘4’

Опции
Твердое анодирование
Фланцы под заказ и ASA фланцы
Порт предварительной откачки
Альтернативные материалы для уплотнительных колец
Установочный набор и аксессуары
Изоляционный кожух с защитой от нагрева Соленоиды на 220 В и 24 В переменного тока

Информация для заказа
