Ручные угловые вакуумные клапаны

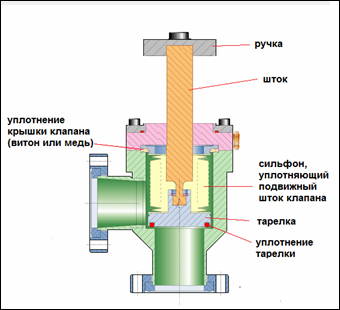

Схема работы углового вакуумного клапана приведена на рисунке. Когда тарелка вакуумного клапана садится на седло вакуумного клапана (в которое вставлена уплотнительная резинка), вакуумный клапан находится в состоянии «закрыто».

Данная серия вакуумных клапанов имеет сильфонное уплотнение штока, что с точки зрения вакуумных технологий является более предпочтительным вариантом по сравнению с уплотнением штока с помощью витонового кольца, хотя сильфонное уплотнение удорожает стоимость вакуумного клапана. Сильфон штока надёжно защищает шток от взаимодействия с вакуумом. Учитывая динамический характер уплотнения штока, а тем более то, что это линейное движение (которое сложнее уплотнить и является менее надёжным по сравнению с вращательным движением), а также принимая во внимание, что сильфоны выдерживают до миллиона и больше циклов, вакуумные клапаны с сильфонным уплотнением штока стали стандартным решением для подавляющего большинства современных вакуумных приложений. Сильфонное уплотнение штока показано на рисунке справа

Важным преимуществом данных вакуумных клапанов является электрополировка всех поверхностей и всех частей вакуумного клапана, что позволяет их применять в высоковакуумных сверхчистых приложениях. Электрополировка значительно уменьшает дегазацию с поверхности. Большая часть вакуумных клапанов, поставляемая нашими конкурентами, не имеет электрополировку поверхности.

Что ещё отличает вакуумные клапаны друг от друга, и на что следует обратить внимание при выборе вакуумного клапана?

Очень важным является тип уплотнения между крышкой и корпусом вакуумного  клапана. Данное уплотнение может быть выполнено в виде витонового уплотнителя (витон – специальный полимер, аналог вакуумной резины) или в виде медной прокладки. Наличие медной прокладки позволяет поднять температуру прогрева клапана на несколько десятков градусов, что очень важно для сверхвысоковакуумных приложений, в которых все узлы сверхвысоковакуумной системы прогреваются до максимально возможных температур.
Вакуумные клапаны с медным уплотнением корпуса и крышки изготавливаются только с фланцами ConFlat (CF). Так как при нагреве температура на фланце обычно выше, чем температура внутри клапана (в области прижатия крышки вакуумного клапана), то нет смысла в производстве вакуумного клапана с уплотнением крышки медным уплотнителем, и при этом с уплотнением фланца по витону (т.е. вакуумного фланца стандарта KF, или по другой классификации вакуумного фланца стандарта NW).

Поставляемые компанией АКТАН ВАКУУМ угловые ручные вакуумные клапаны отличает высочайшая надёжность изготовления: срок наработки на отказ составляет более 1 миллиона циклов!

Учитывая высокую популярность данных ручных вакуумных клапанов, данная серия всегда есть на нашем складе.

Ниже вы можете ознакомиться с технической спецификацией вакуумных клапанов и информацией для заказа.

Технические характеристики угловых ручных вакуумных клапанов для высоковакуумных и сверхвысоковакуумных приложений:

Таблица для заказа угловых ручных вакуумных клапанов для высоковакуумных и сверхвысоковакуумных приложений
