Вакуумные электромагнитные клапаны с фланцами KF
от 115 300 ₸
- В наличии
- Код: SV
- +7 (708) 858-69-34Офис Call-центр
Вакуумные угловые клапаны с электромагнитным управлением для неагрессивных сред предназначены для перекрытия вакуумных магистралей. Клапаны выпускаются в двух модификациях: на фланцах KF16 и KF25.
Клапаны данной серии предусматривают различные исполнения:
- Без схемы управления пусковым напряжением, 24В
Напряжение включения следует подавать в течение 0.15-0.2 с. Затем напряжение должно быть уменьшено до величины напряжения удержания (25% от напряжения включения). Нахождение катушки под пусковым напряжением в течение большего времени приведёт к перегреву и замыканию витков. Переключение напряжения должно быть обеспечено оборудованием заказчика.
- Со схемой управления пусковым напряжением, 24В/220В
После открытия клапана встроенный блок управления автоматически понижает напряжение до уровня, необходимого для удержания (25% от номинального уровня напряжения).
Преимущества:
-компактный дизайн
-любое положение при установке клапана
-бесшовный сильфон с увеличенным ходом
Схема переключения напряжения:
В течение 0.15-0.2 с. подаётся напряжение включения (24В). Затем напряжение должно быть уменьшено на 25% от напряжения включения (6 В).
Переключение напряжения обеспечивается:
1) оборудованием заказчика (при использовании клапана без схемы управления пусковым напряжением)
2) встроенной схемой управления пусковым напряжением (при использовании клапана со схемой управления пусковым напряжением)
Технические характеристики электромагнитных нормально-закрытых угловых вакуумных клапанов
| Модель клапанов | Без схемы управления пусковым напряжением | Со схемой управления пусковым напряжением | |||
| Реле стабилизации напряжения | нет | есть | |||
| Стандарт фланца | KF16 | KF25 | KF16 | KF25 | |
| Потребляемая мощность, Вт | Включение | 35 | 45 | 35 | 45 |
| Удержание | 6,5 | 7,5 | 6,5 | 7,5 | |
| Потребление тока, А | Включение | 1,5 | 2,0 | 1,5 | 2,0 |
| Удержание | 0,4 | 0,5 | 0,4 | 0,5 | |
| Натекание, Па м³/с при температуре окр. среды (без учета газопроницаемости) |
Внутреннее | 1,3 *10-8 | |||
| Наружное | 1,3 *10-11 | ||||
| Рабочее давление, Па | 200 - 1*1х10-6 | ||||
| Проводимость в молекулярном режиме, л/с | 5 | 8 | 5 | 8 | |
| Рабочее напряжение | 24 VDC | 24 VDC, 100/200 VAC, 220 VAC | |||
| Допустимые отклонения напряжения, % | ±10 | ||||
| Рабочая температура, °С | 5-40 | ||||
| Подвод электропитания | DIN - разъём | Залитый кабель | |||
| Изоляция катушки | Класс B | ||||
| Максимальная частота срабатывания, цикл/мин | 10 | ||||
| Материалы | Корпус – алюминиевый сплав А6063, Бесшовный сильфон – нержавеющая сталь, уплотнение- FKM |
||||
| Обработка поверхностей | Внешних | Твёрдое анодирование | |||
| Внутренних | Без покрытия (стандарт) | ||||
| Вес, кг | 0,4 | 0,7 | 0,7 | 1,0 | |

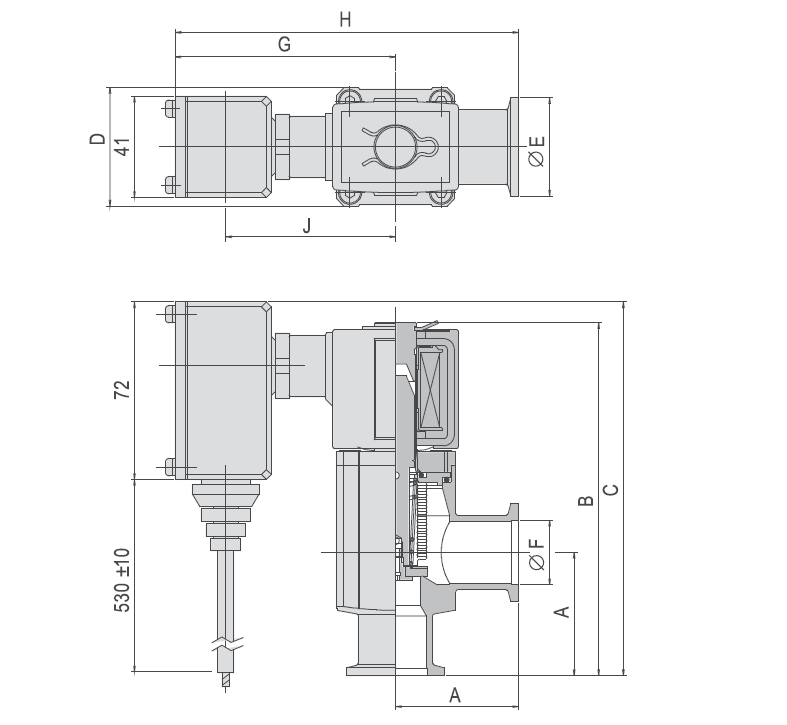

Габаритные размеры и чертежи электромагнитных нормально-закрытых угловых вакуумных клапанов
Клапан без схемы управления пусковым напряжением, 24В
| Фланец | A, мм | B, мм | С, мм | D, мм | Е, мм | F, мм | G, мм | H, мм | J, мм |
|---|---|---|---|---|---|---|---|---|---|
| KF16 | 40 | 104 | 113 | 38 | 30 | 17,1 | 35 | 25,5 | 23 |
| KF25 | 50 | 128,5 | 138,5 | 48 | 40 | 26,2 | 40 | 28 | 25,5 |
Клапан со схемой управления пусковым напряжением 24 В, 220 В.
| Фланец | A, мм | B, мм | С, мм | D, мм | Е, мм | F, мм | G, мм | H, мм | J, мм |
|---|---|---|---|---|---|---|---|---|---|
| KF16 | 40 | 113 | 121 | 38 | 30 | 17,1 | 87 | 110 | 66,5 |
| KF25 | 50 | 138,5 | 147 | 48 | 40 | 26,2 | 89,5 | 115 | 69 |
Таблица для заказа электромагнитных нормально-закрытых угловых вакуумных клапанов
| Артикул | Наименование | |
|---|---|---|
| SV-16 | Клапан вакуумный угловой электромагнитный KF16 нормально- закрытый без реле стабилизации напряжения, алюминий, 24 В | |
| SV-25 | Клапан вакуумный угловой электромагнитный KF25 нормально- закрытый без реле стабилизации напряжения, алюминий, 24 В | |
| SVR-16 | Клапан вакуумный угловой электромагнитный KF16 нормально- закрытый с реле стабилизации напряжения, алюминий, 24 В | |
| SVR-25 | Клапан вакуумный угловой электромагнитный KF25 нормально- закрытый с реле стабилизации напряжения, алюминий, 24 В | |
| SVR-16-220 | Клапан вакуумный угловой электромагнитный KF16 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В | |
| SVR-25-220 | Клапан вакуумный угловой электромагнитный KF25 нормально - закрытый со схемой управления пусковым напряжением, алюминий, 220 В |
