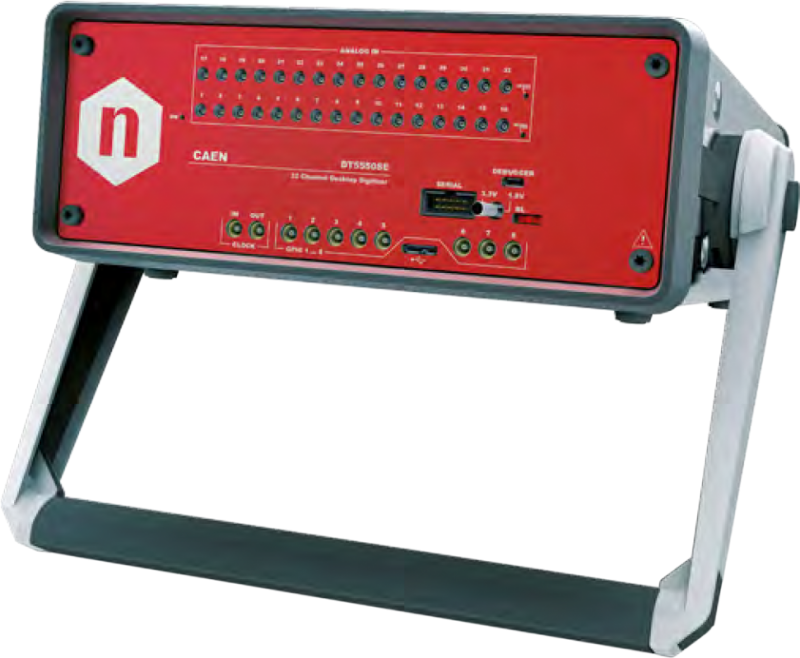

Digitizer DT5550SE

32-канальный, 14-bit и 80 MS/s цифровой digitizer с возможностью эмуляции цифровых приборов внутри прибора.

DT5550SE - это 14-bit и 80 MS/s цифровой digitizer с динамическим диапазоном 2 Vpp и коррекцией смещения постоянного тока, разработанный в партнерстве с Nuclear Instrument.

Он доступен в компактном настольном форм-факторе и имеет 32 аналоговых входных канала на одноконтактных разъемах MCX. DT5550SE хорошо подходит как для многоканальных сегментированных детекторов, так и для детекторов, связанных с ФЭУ, ОЧГ и SiPM.

Благодаря встроенным открытым FPGA и входам/выходам пользователь может разработать индивидуальную прошивку для наиболее распространенных функций считывания и обработки. С помощью этого можно реализовать DT5550SE как секвенсор, рекордер сигналов с предварительной обработкой, digitizer с алгоритмами пост-обработки, аналого-цифровой преобразователь времени, а также реализовать сложную триггерную логику и обработку сигналов в реальном времени. Встроенный отладчик, доступный через USB, позволяет отлаживать и быстро обновлять прошивку непосредственно на FPGA (совместим с инструментами Xilinx для продвинутых пользователей).

Digitizer поставляется с программным обеспечением SCI-Compiler. Это программное обеспечение является инструментом компиляции, который позволяет разрабатывать приложения для прошивки, даже не будучи экспертом в языках программирования FPGA, и легко и быстро загружать прошивку на плату. Оно также предлагает инструменты для разработки программного обеспечения для управления графическим интерфейсом. SCI-Compiler для каждого проекта прошивки автоматически генерирует соответствующие драйверы и библиотеки (C, C ++, C #, Python).

Чтобы сразу начать использовать DT5550SE, digitizer оснащен встроенным стандартным программным обеспечением, которое имеет функции записи осциллограммы и функции интеграции заряда, котороые полностью контролируются программным обеспечением считывания SCI-5550. Это программное обеспечение конфигурирует параметры системы сбора данных, управляет функцией осциллографа в реальном времени и вычислением энергетического спектра. Можно выбрать общий триггер или триггер отдельного канала; результат показан на графике теплового отображения.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• 14-bit @ 80 MS / s
• Аналоговые входы на разъемах MCX (одноконтактный)
• Настольный модуль (32 канала)
• 2 Vpp динамический диапазон с программируемой регулировкой смещения постоянного тока
• Открытый FPGA (семейство Xilinx Kintex-7)
• Встроенная по умолчанию прошивка для записи сигналов и трапециевидного фильтра для PHA
• Пользовательская настраиваемая прошивка через открытую FPGA и интегрированный секвенсор:
  • Считывание многоканальных детекторов с предварительной логикой обработки (например, подавление нулей, вычитание пьедестала)
  • Digitizer с трапециевидным фильтром для PHA или интеграция заряда с специальной цепью фильтрации
  • Аналого-цифровой преобразователь времени и временная маркировка
  • Оцифровка сигналов
  • Логика общего триггера
• USB 3.0 для быстрой передачи данных (драйвер FTDI Win / Lin / MacOS / Android)
• Функция многоплатной синхронизации
• 8 программируемых входов/выходов на разъемах LEMO
• Полностью поддерживается программным инструментом SCI-Compiler (ЛИЦЕНЗИЯ ВКЛЮЧЕНА)
• Полнофункциональное программное обеспечение для считывания SCI-5550 с открытым исходным кодом для стандартного программного обеспечения прошивки

• 255 x 140 x 330 мм3 (Ш x В x Д)

• 32 канала, одноконтактные
• Сопротивление - 50 Ом
• Разъем - MCX
• Полный диапазон шкалы - 2 В
• Пропускная способность - 40 Mhz
• Смещение - Регулируемое смещение постоянного тока в полном диапазоне шкалы

• Разрешение - 14 бит
• Частота выборки - 80 MS/s одновременно на каждом канале

• Источник синхронизации: внутренний/внешний
• Встроенный PLL обеспечивает генерацию частоты дискретизации АЦП из внутреннего (25 МГц осциллографа) или внешнего (разъем CLOCK IN LEMO)

• 16000 S/канал

• Открытый FPGA
• Xilinx XC7K160T (семейство Kintex-7)

Источники триггера

• Внутренний/внешний
• Общая триггерная логика, реализуемая пользователем с помощью FPGA

Распространение триггера

• Через программируемый вход/выход LEMO

Метка времени триггера

• Настраивается с помощью FPGA
• Стандартная прошивка: 32-bit счетчик, разрешение 12,5 нс, диапазон 50 с

• Возможность задание метки времени
• Разъемы вход/выход LEMO Clock
• Синхронизация сбора данных
• Через программируемый вход/выход LEMO

• USB 3.0 - Скорость до 240 МБ/с, совместимая с USB 2.0

• 0,5 А при 12 В

Опции:

WSW555XAAAAA SW555 – Генератор пользовательских прошивок SCI-Complier
WDT5550XSEAAA DT5550SE – Настольный 32 канальный 14 bit 80 MS/s Digitizer с открытым FPGA
