Семейство Digitizer x740

  • В наличии
  • Код: x740

Цену уточняйте

+7 708 949 5961
Вакуумное оборудование
  • +7 700 55 88 050
    лабораторное оборудование
  • +7 708 119 09 11
    Наплавочные станки
Семейство Digitizer x740
Семейство Digitizer x740В наличии
Цену уточняйте
+7 708 949 5961
Вакуумное оборудование
  • +7 700 55 88 050
    лабораторное оборудование
  • +7 708 119 09 11
    Наплавочные станки

Описание

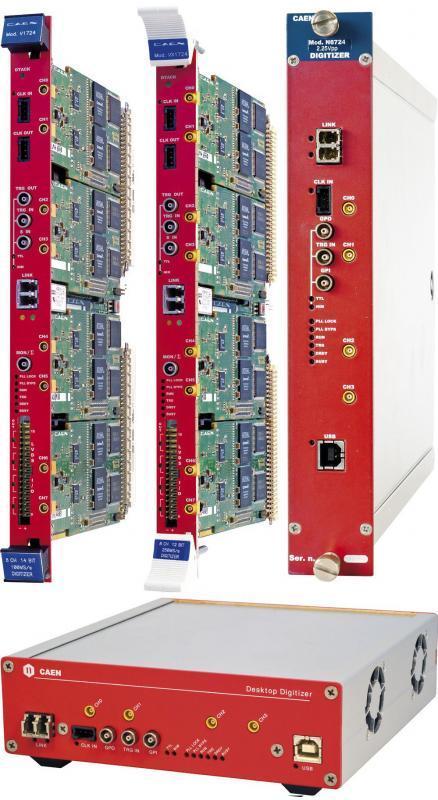

Модель x740 представляет собой семейство 12-битных и 62,5 МС/с параллельных АЦП 2 Vpp доступных в трех форм-факторах: VME (64 входных каналов), NIM (32 входных канала) и настольный (32 входных канала).

Эти digitizer хорошо подходят для средне-медленных сигналов, которые поступают с неорганических сцинтилляторов, соединенных с ФЭУ, газовых детекторов и других.

Основные характеристики семейства Digitizer x740

  • 12-бит @ 62,5 МС/с
  • Аналоговые входы на ERNI SMC разъемах
  • Модули VME64/VME64X (64 каналов), NIM (32 канала) и настольные (32 канала)
  • 2 или 10 Vpp динамический диапазон входа с программируемой регулировкой смещения постоянного тока
  • Интерфейсы связи VME64/VME64X, USB и оптического интерфейса
  • Функции многоплатной синхронизации
  • 16 программируемых LVDS входов/выходов
  • Демо-программные инструменты, программное обеспечение для управления по умолчанию и прошивка DPP, библиотеки C и LabVIEW

Высокая плотность канала допускается восьмеричным чипом АЦП, поэтому большинство настроек канала выполняется по группам из 8 каналов (по одной группе на чип АЦП).

Возможности сбора данных позволяют использовать многобуферную организацию памяти канала (делится на максимум 1024 буфера). Поток данных непрерывно записывается в кольцевой буфер памяти. Когда срабатывает триггер, digitizer записывает дополнительные образцы для пост-триггера и замораживает буфер. Сбор данных может продолжаться в новом буфере без сколь угодно малого мертвого времени. Доступны два размера памяти в соответствии с различными версиями модели x740: 192 кС/канал или 1,5 МС/канал.

Встроенные FPGA могут запускать встроенное программное обеспечение по умолчанию для записи осциллограмм (DPP), что делает digitizer расширенной системой для приложений физики. Специальная прошивка DPP-QDC поддерживается моделями x740D. В дополнение к существующему выбору прошивки CAEN готова сотрудничать с заказчиками для разработки индивидуальных решений.

Общий триггерный сигнал сбора данных может быть обеспечен извне через входной разъем передней панели или через программное обеспечение. В качестве альтернативы, каждый канал может генерировать запрос триггера, когда входной импульс находится под / над программируемым порогом; запросы триггера могут использоваться либо локально по каналу (независимо от запуска с прошивкой DPP), либо обрабатываться на плате для генерации общего триггера, заставляя все разрешающие каналы одновременно получать событие (по умолчанию встроенное ПО). Триггер с одной платы может быть установлен на цифровом выходном разъеме передней панели.

Семейство x740 поддерживает многоплатформенную синхронизацию, обеспечивающую многоплатформенную систему, в которой все АЦП получаются синхронизированными с общим источником синхронизации и гарантируют выравнивание триггеров времени. После синхронизации все данные будут выровнены и согласованы на нескольких платах x740.

Физические характеристики

  • Форм-фактор:
    • VME64/VME64X - ширина 1U, высота 6U
    • NIM - ширина 1U
    • Настольный - 154 x 50 x 164 мм (Ш x В x Г)

Аналоговый вход

  • 64 каналов, односторонние (VME)
  • 32 каналов, односторонние (NIM, настольный)
  • 16 каналов, односторонние (настольный)
  • Сопротивление:
    • 50 Ом @ 2 Vpp
    • 1 кОм @ 10 Vpp
  • Разъемы:
    • ERNI SMC Dual Row 68pin (VME, NIM, настольный)
    • Вспомогательный MCX (настольный)
  • Полный диапазон шкалы:
    • 2 Vpp
    • 0,5 Vpp
  • Пропускная способность - 30 МГц
  • Смещение - Программируемый ЦАП для регулировки смещения постоянного тока для каждой группы из 8 каналов. Диапазон: ± 1 В @ 2 Vpp, ± 5 В @ 10 Vpp

Цифровая конвертация

  • Разрешение - 12 бит
  • Частота выборки:
    • 62,5 МС/с одновременно на каждом канале
    • 65 МС/с внешним источником синхронизации

АЦП с временной меткой

  • Источник синхронизации: внутренний / внешний
  • Встроенный PLL обеспечивает метку времени дискретизации АЦП из внутреннего (50 МГц осциллятора) или внешнего (разъем CLK-IN на передней панели)

Память

  • 192 кС/канал или 1,5 МС/канал
  • Буффер мультисобытий с независимым доступом для чтения и записи, делящимся на 1 ÷ 1024 буферов
  • Программируемый размер события и триггер

Триггер

  • Источники триггера:
    • Собственный триггер: верхний / нижний порог для общего триггера для группы из 8 каналов
    • Внешний триггер: общий для TRG-IN
    • Программный триггер: общий с помощью команды программного обеспечения
  • Распространение триггера:
    • Цифровой выход TRG-OUT (VME) / GPO (NIM и настольный)
  • Метка времени триггера: 31-битный счетчик, разрешение 16 нс, диапазон 17 с

Синхронизация

  • Распространение метки времени:
    • Цепь Daisy (только VME) с помощью разъемов CLK-IN/CLK-OUT
    • Распределение метки времени от одного ко многим из внешнего источника синхронизации
    • Компенсация задержки кабеля
  • Синхронизация сбора данных:
    • Синхронизация Пуск/Стоп с помощью цифрового входа/выхода (вход S-IN, TRG-IN или GPI, выход TRG-OUT или GPO)
    • Сброс метки времени внешнего триггера

LVDS вход/выход (только VME)

  • 16 входов/выходов LVDS общего назначения, управляемых FPGA
  • Занятость, готовность данных, полная память, индивидуальная настройка и другие функции могут быть запрограммированы
  • Входной шаблон от модулей ввода/вывода LVDS может быть связан с каждым триггером как маркер события

Аналоговый монитор (только VME)

  • 12-бит / 100 МГц ЦАП FPGA управляемый выход с четырьмя режимами работы: триггерное большинство / тестовые импульсы / занятость памяти / уровень напряжения

Интерфейсы связи

  • Оптическая связь:
    • Собственный протокол CAEN CONET, скорость передачи данных до 80 Мбайт/с
    • Цепь Daisy: возможно подключить до 8/32 АЦП модулей к одному контроллеру оптической линии (модель A2818/A3818)
  • USB (NIM и настольный, VME через мост V1718):
    • Совместимость с USB 2.0
    • Скорость передачи до 30 Мбайт/с
  • VME:
    • Совместимость с VME 64X
    • Режим передачи данных: BLT32, MBLT64 (70 Мбайт/с с использованием CAEN Bridge), CBLT32/64, 2eVME, 2eSST (до 200 Мбайт/с)

Питание

  • Настольный: 1,9 А @ +12 В
  • NIM: 3,9 А @ +6 В, 490 мА @ -6 В
  • VME: 5,6 А @ +5 В, 250 мА @ +12 В, -12 В не используется

VME

  • WV1740AXAAAA V1740A - 10 Vpp входных 64 канала, 12 бит, 62,5 МС/с Digitizer: 1,5 МС/канал, EP3C16
  • WV1740BXAAAA | V1740B - 64 канала, 12 бит, 62,5 МС/с Digitizer: 1,5 МС/канал, EP3C16
  • WV1740CXAAAA | V1740C - 10 Vpp входных 64 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16
  • WV1740XAAAAA |  V1740 - 64 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16

Настольный

  • WDT5740XAAAA  |   DT5740 - 32 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16
  • WDT5740CXAAA  |   DT5740C - 10 Vpp входных 32 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16

NIM

  • WN6740CXAAAA  |   N6740C - 10 Vpp входных 32 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16
  • WN6740XAAAAA  |   N6740 - 32 канала, 12 бит, 62,5 МС/с Digitizer: 192 кС/канал, EP3C16



АКСЕССУАРЫ:

A2818-PCI CONET Controller
A654 - Single Channel MCX to LEMO Cable Adapter
A3818-PCI Express CONET2 Controller
A746E-32ch Adapter for Lemo connector
A659 -Single Channel MCX to BNC Cable Adapter
AI2700-Optical Fiber Series
A318-Cable Adapter Single Ended to Differential

Характеристики

Модель
модицификацииWV1720EXAAAA, WV1720GXAAAA, WVX1720EXAAA, WVX1720GXAAA

Информация для заказа

  • Цена: Цену уточняйте
