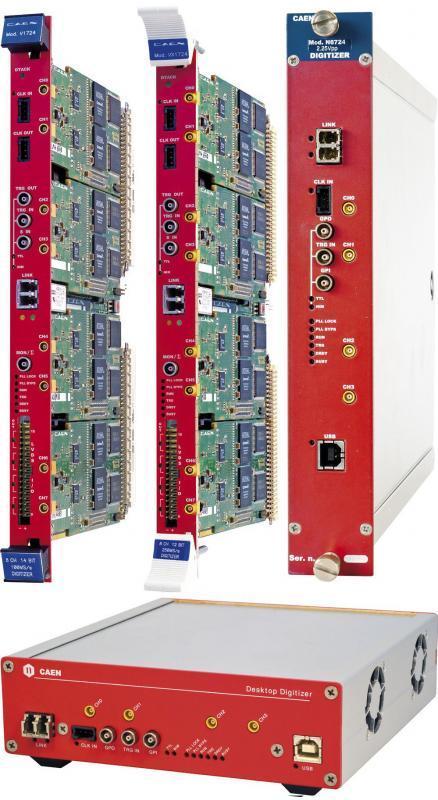

Семейство Digitizer x751

Цену уточняйте

  • Ожидается
  • Код: x751
Семейство Digitizer x751
Семейство Digitizer x751Ожидается
Цену уточняйте
+77007445765
  • +7 (705) 744-57-65
    Машиностроение
  • +7 (708) 949-59-61
    Лабораторное оборудование
  • +7 (708) 858-69-34
    Офис Call-центр
+77007445765
  • +7 (705) 744-57-65
    Машиностроение
  • +7 (708) 949-59-61
    Лабораторное оборудование
  • +7 (708) 858-69-34
    Офис Call-центр
возврат товара в течение 14 дней по договоренности

Основные характеристики семейства Digitizer x751

  • 10-бит @ 1-2 ГС/с
  • Аналоговые входы на коаксиальный MCX разъемах (односторонние) или разъемы AMP MODU II (дифференциальные)
  • Модули VME64/VME64X (8 каналов), NIM (4 канала) и настольные (4 канала)
  • 0,2 или 1 Vpp динамический диапазон входа с программируемой регулировкой смещения постоянного тока
  • Алгоритмы цифровой обработки импульсов (DPP-PSD, DPP-ZLEplus)
  • Интерфейсы связи VME64/VME64X, USB и оптического интерфейса
  • Функции многоплатной синхронизации
  • 16 программируемых LVDS входов/выходов
  • Демо-программные инструменты, программное обеспечение для управления по умолчанию и прошивка DPP, библиотеки C и LabVIEW

x751 может работать также как 10-битный, 2 ГС/с параллельный АЦП при работе в режиме Dual Edge Sampling (DES).

Возможности сбора данных позволяют использовать многобуферную организацию памяти канала. Поток данных непрерывно записывается в кольцевой буфер памяти. Когда срабатывает триггер, digitizer записывает дополнительные образцы для пост-триггера и замораживает буфер. Сбор данных может продолжаться в новом буфере без сколь угодно малого мертвого времени. Доступны два размера памяти в соответствии с различными версиями модели x751: 1,8 - 3,6 МС/канал или 14,4 - 28,8 МС/канал.

x751 снабжен FPGA, который может работать с цифровой обработкой импульсов. В дополнение к существующей прошивке CAEN может сотрудничать с заказчиками для разработки индивидуальных решений.

Общий триггерный сигнал сбора данных может быть обеспечен извне через входной разъем передней панели или через программное обеспечение. В качестве альтернативы, каждый канал может генерировать запрос триггера, когда входной импульс находится под / над программируемым порогом; запросы триггера могут использоваться либо локально по каналу (независимо от запуска с прошивкой DPP), либо обрабатываться на плате для генерации общего триггера, заставляя все разрешающие каналы одновременно получать событие (по умолчанию встроенное ПО). Триггер с одной платы может быть установлен на цифровом выходном разъеме передней панели.

x751 поддерживает многоплатформенную синхронизацию, обеспечивающую многоплатформенную систему, в которой все АЦП получаются синхронизированными с общим источником синхронизации и гарантируют выравнивание триггеров времени. После синхронизации все данные будут выровнены и согласованы на нескольких платах x751.

Физические характеристики

  • Форм-фактор:
    • VME64/VME64X - ширина 1U, высота 6U
    • NIM - ширина 1U
    • Настольный - 154 x 50 x 164 мм (Ш x В x Г)

Аналоговый вход

  • 8-4 каналов, односторонние/дифференциальные (VME)
  • 4-2 канала, односторонние (NIM, настольный)
  • Сопротивление:
    • 50 Ом односторонний
    • 100 Ом дифференциальный
  • Разъемы:
    • Односторонний MCX
    • Дифференциальный AMP MODU II
  • Полный диапазон шкалы:
    • 1 Vpp (по умолчанию)
    • 0,2 Vpp односторонний (по запросу)
  • Пропускная способность - 500 МГц
  • Смещение - Программируемый ЦАП для регулировки смещения постоянного тока. Диапазон: ±0,5 В @ 1 Vpp, ±0,1 В @ 0,2 Vpp

Цифровая конвертация

  • Разрешение - 10 бит
  • Частота выборки - от 250 до 1000 МС/с одновременно на каждом канале (дублируется в режиме DES)

АЦП с временной меткой

  • Источник синхронизации: внутренний / внешний
  • Встроенный PLL обеспечивает метку времени дискретизации АЦП из внутреннего (50 МГц осциллятора) или внешнего (разъем CLK-IN на передней панели)

Память

  • 1,835 МС/канал (3,6 МС/с в режиме DES) или 14,4 МС/канал (28,8 МС/с в режиме DES)
  • Буффер мультисобытий с независимым доступом для чтения и записи, делящимся на 1 ÷ 1024 буферов
  • Программируемый размер события и триггер

Триггер

  • Источники триггера:
    • Собственный триггер: верхний / нижний порог как для общего, так и индивидуального триггера (только для прошивки DPP)
    • Внешний триггер: общий для TRG-IN или одиночного с помощью разъемов LVDS (только для VME и прошивки DPP)
    • Программный триггер: общий с помощью команды программного обеспечения
  • Распространение триггера:
    • Цифровой выход TRG-OUT (VME) / GPO (NIM и настольный)
  • Метка времени триггера:
    • Микропрограмма по умолчанию, DPP-ZLE: 31-битный счетчик, разрешение 16 нс, диапазон 17 с
    • Прошивка DPP-PSD: 32-битный счетчик, разрешение 1 нс, диапазон 4 с; 64-битное расширение по программному обеспечению

Синхронизация

  • Распространение метки времени:
    • Цепь Daisy (только VME) с помощью разъемов CLK-IN/CLK-OUT
    • Распределение метки времени от одного ко многим из внешнего источника синхронизации
    • Компенсация задержки кабеля
  • Синхронизация сбора данных:
    • Синхронизация Пуск/Стоп с помощью цифрового входа/выхода (вход S-IN, TRG-IN или GPI, выход TRG-OUT или GPO)
    • Сброс метки времени внешнего триггера

LVDS вход/выход (только VME)

  • 16 входов/выходов LVDS общего назначения, управляемых FPGA
  • Занятость, готовность данных, полная память, индивидуальная настройка и другие функции могут быть запрограммированы
  • Входной шаблон от модулей ввода/вывода LVDS может быть связан с каждым триггером как маркер события

Аналоговый монитор (только VME)

  • 12-бит / 100 МГц ЦАП FPGA управляемый выход с четырьмя режимами работы: триггерное большинство / тестовые импульсы / занятость памяти / уровень напряжения

Интерфейсы связи

  • Оптическая связь:
    • Собственный протокол CAEN CONET, скорость передачи данных до 80 Мбайт/с
    • Цепь Daisy: возможно подключить до 8/32 АЦП модулей к одному контроллеру оптической линии (модель A2818/A3818)
  • USB (NIM и настольный, VME через мост V1718):
    • Совместимость с USB 2.0
    • Скорость передачи до 30 Мбайт/с
  • VME:
    • Совместимость с VME 64X
    • Режим передачи данных: BLT32, MBLT64 (70 Мбайт/с с использованием CAEN Bridge), CBLT32/64, 2eVME, 2eSST (до 200 Мбайт/с)

Питание

  • Настольный: 1,8 A при 12 В
  • NIM: 3,9 A @ +6 В, 120 мА @ -6 В
  • VME: 6,5 A @ +5 В, 200 мА при +12 В, 300 мА @ -12 В
Характеристики
Модель
модицификацииWV1720EXAAAA, WV1720GXAAAA, WVX1720EXAAA, WVX1720GXAAA
Информация для заказа
  • Цена: Цену уточняйте
