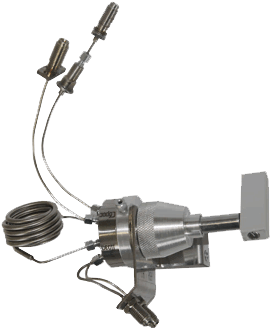

КРАН-ДОЗАТОР ДЛЯ ГАЗОВЫХ ПРОБ

Кран-дозатор для ввода газовых проб предназначен для ввода в хроматограф газа, находящегося под избыточным давлением. Краны отличаются количеством ходов (4, 6, 8, 10, 12) и имеют два положения «Отбор» — «Анализ». Кроме дозирования, краны могут использоваться для переключения хроматографических колонок, элементов газовых схем и др. Кран может быть установлен, как на боковую панель хроматографа, так и непосредственно в аналитический модуль вместо, или вместе с испарителем хроматографа, при этом он используется в качестве крана обратной продувки или для горячего ввода пробы. Дополнительно кран для горячего ввода может быть укомплектован обогреваемыми трубопроводами.

При отсутствии избыточного давления анализируемого газа, кран может быть укомплектован насосом (аспиратором) для отбора пробы.

На кран может быть установлена доза любого объема. Смена дозы при необходимости выполняется оператором. Объем дозы аттестуется изготовителем весовым методом. Величина объема дозы обозначена на бирке.

Кран укомплектован штуцером с фильтром на входе для подключения к пробоотборнику, газовой линии или баллону с калибровочным газом. Для уплотнения доз и газовых магистралей в кране используются муфты из силиконовой резины, графита и металла в зависимости от решаемой задачи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Объем дозы — от 0,25 до 5,0 мл (по требованию потребителя объем дозы может быть увеличен до 10 мл и уменьшен до 0,1 мл).
• Максимальная температура крана — не более 160 °C.
• Давление в линии крана — не более 0,48 МПа.
• Угол поворота ручки крана — в зависимости от количества ходов.

При температуре крана выше 160 °C, а также в зависимости от поставленной задачи хроматограф может быть укомплектован кранами-дозаторами других изготовителей, в т. ч. фирмы «VICI» (Valco Instruments).

Кран Valco может быть оснащен защитной оболочкой от диффузии атмосферного воздуха в газовые магистрали крана. Оболочка используется при анализе газов с концентрацией менее 50 ррм.

Любой из кранов по желанию потребителя может быть автоматизирован, причем автоматизированный кран может быть встроен в хроматограф или выполнен в виде отдельного блока. Управление автоматизированным краном осуществляется по программе от хроматографа. Привод крана состоит из моторедуктора с находящимся на валу электродвигателя датчиком положения.
