УСТРОЙСТВА КРИОКОНЦЕНТРИРОВАНИЯ

Для определения малых концентраций веществ в некоторых случаях не обойтись без их концентрирования в специальных ловушках. Пример необходимости такого концентрирования — это определение примесей в постоянных газах (Ne, He, H₂, Ar, O₂, N₂, Kr, Xe), концентрации примесей составляет при этом менее 1 ррм. Учитывая, что этими примесями могут быть не только углеводороды, но и сами постоянные газы, применение прямого детектирования примесей катарометром невозможно. Также не всегда возможно применение высокочувствительных но дорогостоящих детекторов (ГИД, ЭЗД и др.).

В таких случаях применяется криоконцентрирование, т. е. концентрирование примесей в ловушке (как правило, это U-образная трубка, заполненная сорбентом), помещенной в сосуд Дьюара, наполненный жидким газом, например, азотом (температура кипения азота — минус 196 °C).

Извлечение сконцентрированных примесей осуществляется при повышении температуры, например, помещением ловушки в сосуд с водой комнатной температуры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Объем ловушки — 5 мл.
• Объем сосуда Дьюара (серийный металлический термос) — 1200 мл.
• Диапазон температур концентрирования — от минус 88,6 (этан) до минус 269 °C (гелий).
• Возможность калибровки хроматографа из баллона, не нарушая газовую схему.
• Возможность одновременно с концентрированием, производить очистку газа, предназначенного для продувки ловушки, от примесей (в аналогичной ловушке).
• Габаритные размеры, не более — 290×470×615 мм.
• Масса, не более — 8 кг.

УСТАНОВКА КРИОКОНЦЕНТРИРОВАНИЯ УКК-6

НАЗНАЧЕНИЕ

Установка криоконцентрирования УКК-6 (далее по тексту – УКК-6) является составной частью автоматизированного хроматографического комплекса на базе газового хроматографа "Кристаллюкс-4000М" и предназначена для контроля качества гелия марки 6.0 и водорода марки 6.0 на наличие микропримесей Ne, CH₄, O₂+Ar, N₂, CO, CO₂ и H₂.

АУКК-6 осуществляет концентрирование газообразных примесей (Ne, H₂, O₂+Ar, CH₄, CO и СО₂) в гелии и водороде в сорбционных колонках при температуре жидкого азота с последующими фокусированием и термодесорбцией накопленных примесей и ввод их в газовый хроматограф для определения их качественного и количественного состава.

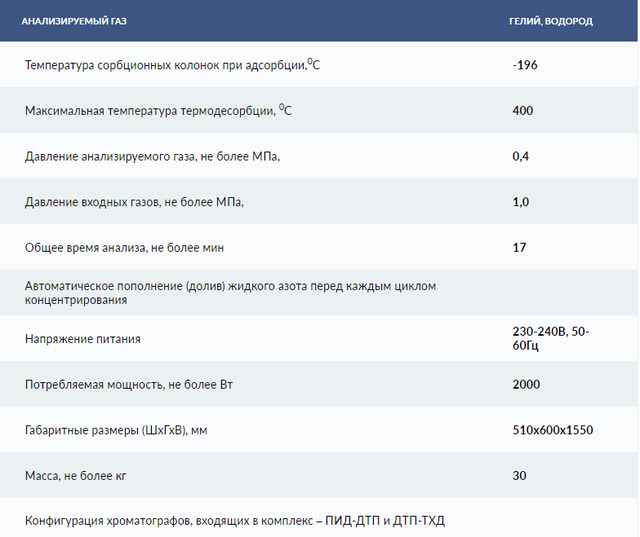

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Данная установка является усовершенствованной моделью, она предназначения для определения микропримесей не только в гелии, но и в водороде. В УКК-6 долив жидкого азота осуществляется автоматически, что минимизирует опасности от контакта с такой опасной субстанцией.

Пределы детектирования установки приведены в таблицах 1 и 2.

ТАБЛИЦА 1. ПРЕДЕЛЫ ДЕТЕКТИРОВАНИЯ ПРИ АНАЛИЗЕ ГЕЛИЯ.

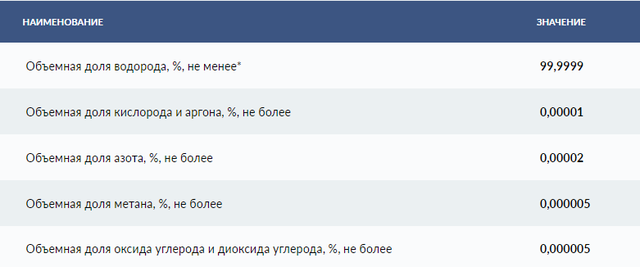

ТАБЛИЦА 2. ПРЕДЕЛЫ ДЕТЕКТИРОВАНИЯ ПРИ АНАЛИЗЕ ВОДОРОДА.
