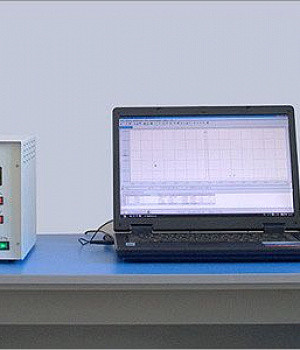

ФОРМИРОВАТЕЛЬ ГАЗОВЫХ ПОТОКОВ

Формирователь газовых потоков (ФГП) предназначен для автоматизации старого парка хроматографов типа ЛХМ, модель-3700, серии «Цвет» и др. в части задания и регулирования расходов и давления, как газа-носителя, так и вспомогательных газов. ФГП имеет гибкую структуру и обеспечивает регулирование газовых потоков от двух до четырех независимых каналов расхода газа и до трех каналов давления.

Род газов задается оператором в зависимости от используемого газа (азот, аргон, гелий, водород, воздух). Повышена точность поддержания расходов за счет двойной стабилизации. Задание и контроль расходов осуществляются с помощью цифрового табло и клавиатуры. Заданные режимы работы ФГП хранятся в энергонезависимой памяти и не требуют повторного введения при включении питания. ФГП оснащен фильтрами для очистки подводимых газов. Для контроля задания применен звуковой сигнал. Имеется возможность расширения диапазона регулирования расхода газа по заказу потребителя до 2 л и более. Погрешность задания и поддержания расхода при этом увеличивается.

По заказу потребителя может быть реализовано управление и контроль параметров ФГП от персонального компьютера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Давление газов на входе — (0,4 ± 0,04) МПа.
• Диапазоны рабочих расходов газа-носителя — от 3 до 250 мл/мин с дискретностью задания 1 мл/мин. Возможность задания типа газа (азот, гелий, водород, аргон, воздух).
• Диапазоны расхода водорода — от 3 до 250 мл/мин с дискретностью задания 1 мл/мин.
• Диапазоны расхода воздуха — от 10 до 750 мл/мин с дискретностью задания 1 мл/мин.
• Диапазоны давления — от 0, 001 до 0,40 МПа с дискретностью задания 0,0001 МПа.
• Отклонение расхода газа-носителя от среднего значения ± 1,5 % в диапазоне расходов от 50 до 100 мл/мин и ± 0,5 мл/мин в диапазоне расходов от 3 до 50 мл/мин.
• Относительное отклонение среднего установившегося значения расхода газа от заданного значения в диапазоне:
  1. от 3 до 100 мл/мин. ± 2,5 %, но не менее 0,5 мл/мин.;
  2. от 100 до 200 мл/мин. ± 5 %;
  3. от 200 до 800 мл/мин. ± 10 %.
• Электрическое питание от однофазной сети переменного тока напряжением от 187 до 242 В, частотой (50±1) Гц, режим работы — непрерывный.
• Потребляемая мощность, не более — 30 ВА.
• Габаритные размеры ФГП (ширина× глубина×высота), не более — 160×370×210 мм.
• Масса, не более — 8 кг.
