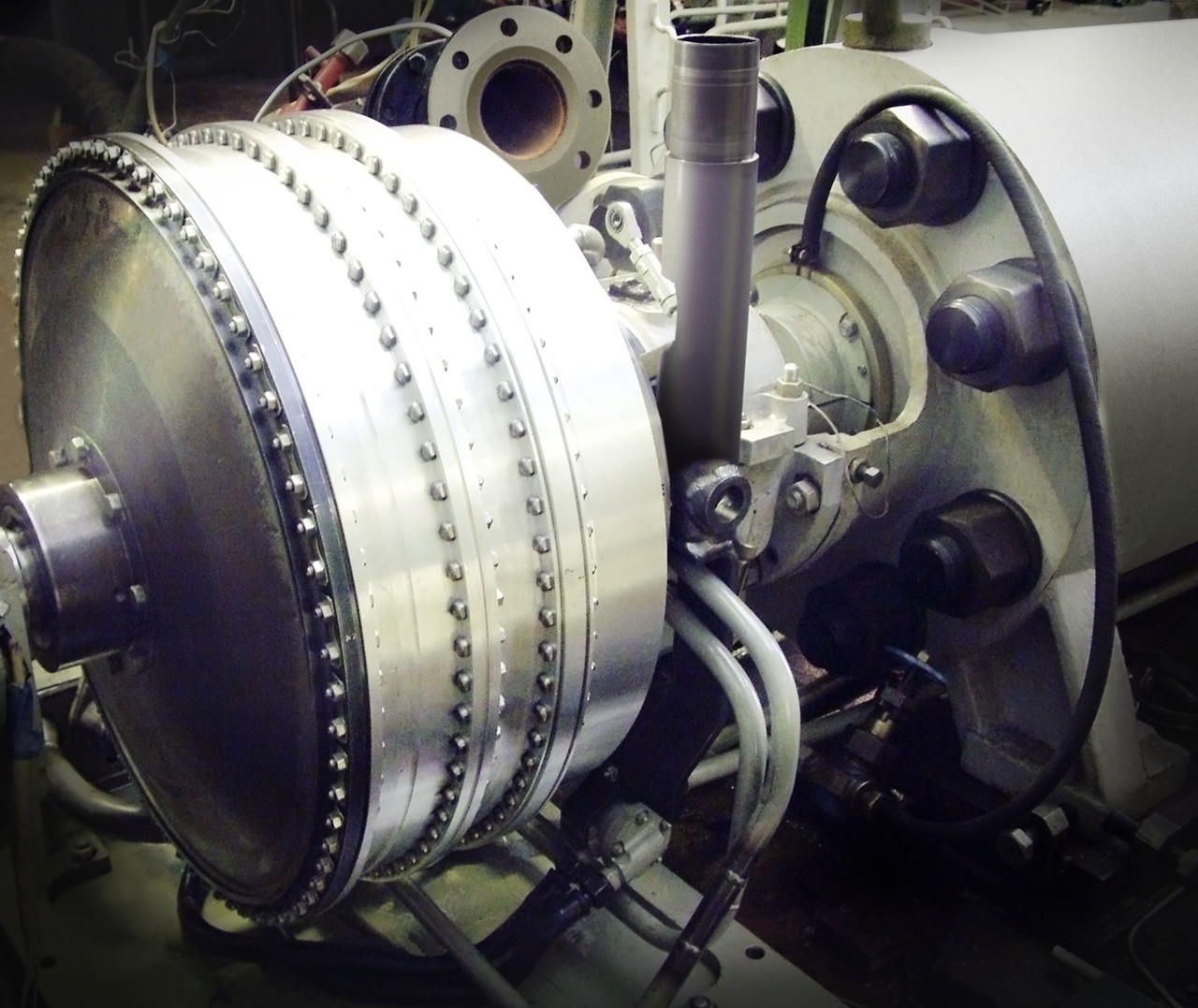

Муфты гидродинамические регулируемые МГР

Применяются в приводе насосных агрегатов системы поддержания пластового давления, магистральных нефтепроводов и нефтепродуктопроводов, систем питания энергоблоков тепловых электростанций, теплосетей и в других областях промышленности, где используется насосное оборудование.

Технические характеристики:

• Передаваемая номинальная мощность: 800, 1250, 1600 кВт;
• Частота вращения двигателя: 3000 об/мин;
• Максимальная частота вращения насоса: 2910 об/мин;
• Проскальзывание при полной нагрузке: не более 2,0%;
• Диапазон регулирования нагрузки: 25 — 100%;
• Коэффициент полезного действия на номинальном режиме: 97%;
• Минимальное расстояние между торцами ведущего и ведомого валов: 200 мм;
• Средняя наработка на отказ: не менее 10000 ч;
• Назначенный ресурс: не менее 25000 ч;
• Срок службы: 8 лет;

Основные преимущества применения МГР:

• Уменьшение до минимума пусковых токов, которые при прямом пуске в 6 — 7 раз больше номинальных для асинхронных двигателей;
• Исключение ударных нагрузок на обмотки, подшипники, вал электродвигателя;
• Исключение ударных нагрузок на рабочие колеса, вал, подшипники, торцевые уплотнения насоса;
• Исключение гидроудара по арматуре и трубопроводам перекачиваемой жидкостью;
• Обеспечение бесступенчатого изменения мощности привода и оборотов насоса;
• Гашение вращательных колебаний и вибраций насосно-энергетического оборудования;
• Возможность установки гидромуфты в габаритах эксплуатируемых агрегатов, не меняя расположения двигателя и насоса на раме;
• Простота и надежность в эксплуатации;
• МГР обеспечивает плавный пуск, передачу крутящего момента и плавное бесступенчатое регулирование числа оборотов насоса при постоянном числе оборотов двигателя;
• Управление гидромуфтой осуществляется как с выносного пульта управления АСУ, так и в ручном режиме непосредственно с муфты;
• МГР могут работать в составе насосных агрегатов типа: ЦНС, ПЭ, СЭ и другими центробежными насосами с применяемым приводом мощностью до 1600 кВт;
• Данные муфты являются импортозамещающим оборудованием, российскими предприятиями не производятся.

Характеристики крутящего момента гидромуфты МГР1250:

Принцип действия:

МГР относятся к гидродинамическим передачам с насосными и турбинными колесами лопастного типа.
В качестве рабочей жидкости применено турбинное масло.
В результате воздействия лопастной системой насосного колеса на рабочую жидкость, последняя поступает в лопастную систему турбинного колеса и приводит ее вместе с ведомым ротором во вращательное движение. Во время работы осуществляется постоянная подача рабочей жидкости в лопастную систему гидромуфты, а также отвод и откачка рабочей жидкости из гидромуфты.
Угловая скорость ведомого ротора обычно регулируется изменением степени наполнения рабочей жидкостью лопастной системы гидромуфты.
