Кузнечное производство

БУКЛЕТ "КУЗНЕЧНОЕ ПРОИЗВОДСТВО" (Скачать)

Одним из направлений деятельности АО «Воткинский завод» является производство кузнечных заготовок, применяемых в собственном производстве и поставляемых в различные отрасли машиностроения, в том числе в атомную энергетику, нефте- и газодобывающую промышленность, производство грузоподъемного оборудования, оборудования для горнодобывающей промышленности.

Номенклатура изготавливаемой кузнечной продукции составляет порядка 1000 наименований. Это поковки, штамповки, в том числе из листа, и гнутые заготовки различной конфигурации.

В I квартале 2020 года запущен новый кузнечно-штамповочного цех, оснащенный новым современным оборудованием:

1. Ножницы для резки сортового и листового проката;
2. Гидравлический ковочный пресс усилием 1000 тс;
3. Молот свободной ковки с энергией удара 50 кДж;
4. Штамповочные молота с энергией удара 50 и 80 кДж;
5. Кривошипные горячештамповочные пресса усилием 630 тс и 1600 тс;
6. Листоштамповочные гидравлические пресса усилием 400 тс;
7. Гибочные машины;
8. Многоплунжерные пресса;
9. Профилегибочные машины;
10. Пресс с качающейся матрицей для сферодвижной штамповки;
11. Пресс гидравлический для изотермический штамповки.
12. Высадочные автоматы.
13. Термопластавтомат;
14. Газовые и электрические печи.

Всего в цехе установлено 79 единиц оборудования.

Основное технологическое оборудование - это ковочные и штамповочные прессы, штамповочные молоты, нагревательные газовые и электрические печи.

Производственные мощности кузнечно-штамповочного цеха:

Кузнечное производство по своим технологическим и производственным возможностям обеспечивает изготовление кованых и штампованных заготовок, а также заготовок типа полусфер, гнутые заготовки из листа и различных профилей.

Резка сортового проката осуществляется на базе сортовых ножниц, компании VALDARNO (Италия) и позволяет резать заготовки с высокой скоростью, геометрической и весовой точностью. Ножницы позволяют производить 100% контроль отрезаемых заготовок, сортировку и отсев отрезанных заготовок.

Изготовление поковок производится ковкой на молоте и ковкой на гидравлическом прессе, позволяющем получать поковки типа валов и брусков весом до 2-х тонн, поковок типа дисков и цилиндров диаметром до 500 мм и весом до 1000 кг, а поковок типа раскатных колец, диаметром до 1000 мм и весом до 500 кг в соответствие с ГОСТ 8479-70, 25054-81 и другими стандартами и условиями.

Штампованные заготовки, весом до 40 кг, изготавливаются методом горячей объемной штамповки на штамповочных молотах, а также на кривошипных горячештамповочных прессах, позволяющих получить штампованные заготовки сложной конфигурации и высокой точности. Штампованные заготовки соответствуют требованиям различных стандартов (ГОСТ 8479-70, 25054-81 и др.).

Гидравлический листоштамповочный пресс усилием 400 тс позволят производить операции листовой штамповки, гибки, правки (рихтовки) заготовок толщиной до 20 мм и габаритным размером до 1000 мм.

Гибочная машина, собственного производства, предназначена для гибки кольцевых заготовок диаметром до 2000 мм из прутка, полосы, уголка и швеллера.

Гидравлический пресс для изотермический штамповки позволяет получать ажурные алюминиевые заготовки с тонкостенными элементами толщиной до 4 мм.

Термопластавтомат позволяет получать прессованные алюминиевые профиля с площадью сечения профиля до 17см2 и длиной до 3 м.

Все виды изготавливаемых заготовок при необходимости имеют техническую возможность прохождения термообработки (отжиг, закалка, нормализация, отпуск, улучшение и др.) для получения требуемых свойств. Все печи имеют автоматический контроль и регистрацию температурного режима.

На АО «Воткинский завод» имеется специализированная заводская лаборатория, где с применением разрушающих и не разрушающих методов контроля (механические испытания,  испытания на стойкость против межкристаллитной коррозии, контроль макро- и микроструктуры, УЗК, рентген) в аттестованных лабораториях  имеется техническая возможность проверки соответствия изготавливаемых заготовок требованиям КД

В кузнечно-штамповочном цехе обрабатывается более 70 марок материалов стальных (конструкционные качественные и специальные, легированные, инструментальные коррозионностойкие, жаростойкие, жаропрочные), алюминиевых, титановых, бронзовых и латунных сплавов.

Стали конструкционные качественные и специальные: 10 – 45, 50Г и др.;

Стали конструкционные низколегированные и легированные: 09Г2С, 15ХМ, 20Х, 40Х, 45Х, 35ХМ, 40ХН, 45ХН, 18ХГТ, 12ХН3А, 12Х2Н4А, 30ХГСА, 40ХН2МА, 38ХН3МфА, 38Х2МЮА, 12Х2НВФА и др.;

Стали конструкционные рессорно-пружинные: 65Г, 60С2А;

Стали инструментальные: 9ХС, ХГС, ХГВ, Х12Ф1, 5ХНМ, 4Х5МФС и др.;

Стали и сплавы коррозионностойкие, жаростойкие, жаропрочные: 12Х18Н10Т, 20Х13, 30Х13, 40Х13, 12Х25Н16Г7АР, 13Х15Н4АМ3, 03Х11Н10М2Т, ХН45ВТЮ, ХН56МВТЮ, 06Х14Н6Д2МБТ, 09Х16Н4Б, 13Х11Н2В2МФ, 28Х3СНМВФА, 33Х3СНМВФА, 25ХСНВФА, 03Н18К9М5ТЮ, 03Н18М3ТЮ и др.;

Цветные сплавы на основе меди, алюминия или титана:

АД1, АМг3, АМг6, АК4, АК6, АК8, В95, 1420;

ВТ6, ВТ8, ВТ14, ВТ20, ОТ4, 5В, ПТ-3В, ТС-6;

БрАЖ9-4, БрАЖ Мц10-3-1,5;

ЛС59-1, Л63.

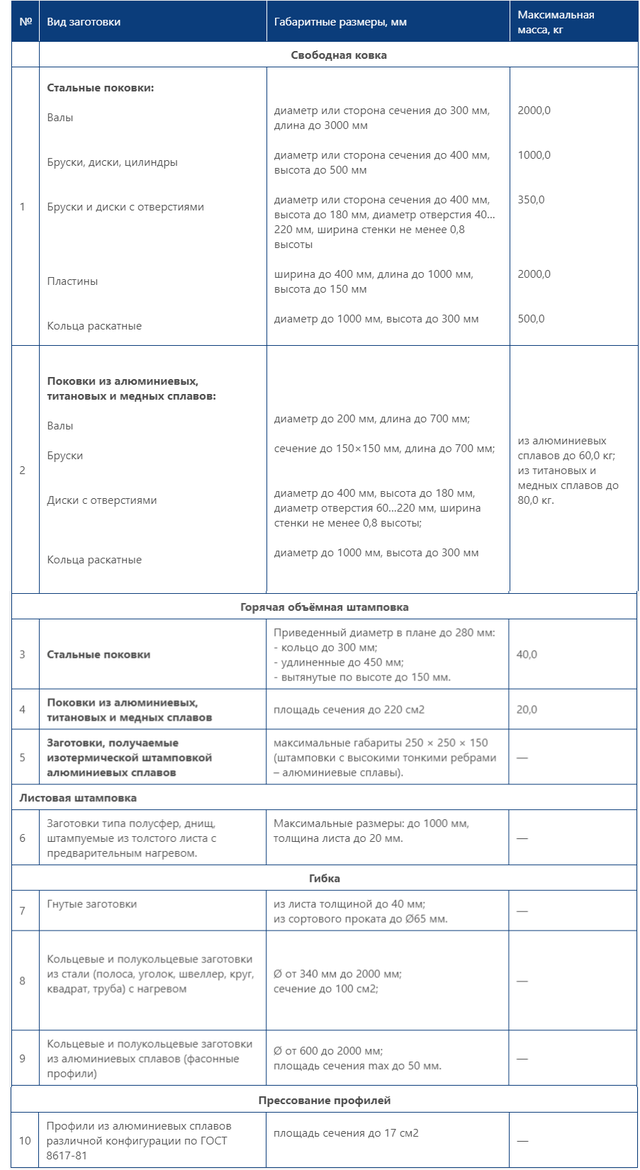

Кузнечное производство по своим технологическим и производственным возможностям обеспечивает изготовление заготовок следующих габаритов и масс:

Специальные виды заготовок, изготавливаемые на АО «Воткинский завод»
